Задвижки — очень распространённый тип запорной арматуры. Они широко применяются практически на любых технологических и транспортных трубопроводах диаметрами от 15 до 2000 миллиметров в системах жилищно-коммунального хозяйства, газо- и водоснабжения, нефтепроводах, объектах энергетики и многих других при рабочих давлениях до 25 МПа и температурах до 565 °C. Широкое распространение задвижек объясняется рядом достоинств этих устройств, среди которых: сравнительная простота конструкции; относительно небольшая строительная длина; возможность применения в разнообразных условиях эксплуатации; малое гидравлическое сопротивление. Последнее качество делает задвижки особенно ценными для использования в магистральных трубопроводах, для которых характерно постоянное высокоскоростное движение среды. К недостаткам задвижек можно отнести: большую строительную высоту (особенно для задвижек с выдвижным шпинделем, что обусловлено тем, что ход затвора для полного открытия должен составить не менее одного диаметра прохода; значительное время открытия и закрытия; изнашивание уплотнительных поверхностей в корпусе и в затворе, сложность их ремонта в процессе эксплуатации.

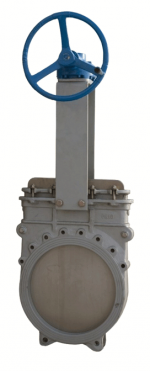

Конструкция корпуса и седлового уплотнения межфланцевого ножевого затвора исключает возможность засорения затвора взвешенными твердыми частицами и позволяет использовать данную арматуру в таких отраслях промышленности, как:
Целлюлозно-бумажнаяпромышленность;
Очистныесооружения;
Пищеваяпромышленность;
Горнодобывающаяпромышленность;
Энергетика;
Химическаяпромышленность и т.д.
Корпус: Межфланцевый, цельнолитой из углеродистойстали, серого чугуна или из нержавеющей стали. Предусмотрены ребра жесткости набольших диаметрах для усиления конструкции. Отлитые совместно с корпусомнаправляющие ножа обеспечивают надежное закрытие затвора, а также бесшумную ибезвибрационную работу. Полнопроходное исполнение обеспечивает высокуюпропускную способность и минимальные потери давления. Внутренняя конструкциязатвора исключает накопление посторонних частиц, затрудняющих закрытие.
Нож: Стандартное исполнение из нержавеющей стали. Нож отполирован с обеих сторон дляпредотвращения защемления и повреждения седла. Специальная конструкция ножаисключает возможность защемления между ножом и уплотнением механических частиц,мешающих полному закрытию затвора. По запросу материал ножа может быть изменендля применения на более высоких параметрах.
Седловое уплотнение: Уникальная конструкция позволяет (автоматически) закрепить седловоеуплотнение в корпусе задвижкис помощьюфиксирующего кольца из нержавеющей стали. Кроме стандартного уплотнения из EPDMпод заказ поставляются эластомерные седловые уплотнения из материалов Viton,PTFE и т. д., а также нержавеющей стали для специфических условий применения.
Уплотнение: Долговечное уплотнение с использованием уплотнительного кольца изPTFE. Возможно исполнение плетеного уплотнителя изразличных материалов, в том числе и для специфических условий применения.Легкий доступ к механизму затяжки сальника и простота его обслуживанияобеспечивают герметичность уплотнения.
Шток: Стандартное исполнение из коррозионно-устойчивых сталей обеспечиваетдолговечность штока.
Рабочее давление: PN 1.0, 1.6,2.5 Мпа.
DN50—DN450PN 10

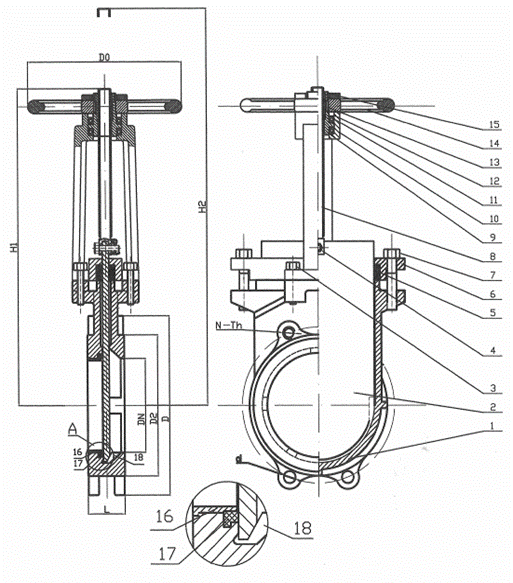

Рис. 1
Спецификация материалов.
№ |
Наименование |
Исполнение 1 |
Исполнение 2 |
1 |
Корпус |
Сталь |
Нерж. сталь (304) |
2 |
Нож |
Нерж. сталь (304) |
Нерж. сталь (304) |
3 |
Болт |
Сталь |
Нерж. сталь (304) |
4 |
Болт |
Сталь |
Нерж. сталь (304) |
5 |
Сальник |
Синтетическое волокно изPTFE + графит |
Синтетическое волокно изPTFE + графит |
6 |
Крышка сальника |
Сталь |
Нерж. сталь (304) |
7 |
Болт |
Сталь |
Нерж. сталь (304) |
8 |
Шток |
20×13 |
Нерж. сталь (304) |
9 |
Втулка |
Медь |
Медь |
10 |
Корпус втулки |
Сталь |
Нерж. сталь (304) |
11 |
Фрикционная прокладка |
Полиамид |
Полиамид |
12 |
Гайка |
Сталь |
Нерж. сталь (304) |
13 |
Резьбовая вставка |
Сталь |
Сталь |
14 |
Штурвал |
Сталь |
Сталь |
15 |
Гайка |
Сталь |
Сталь |
16 |
Фиксирующее кольцо |
Сталь |
Нерж. сталь (304) |
17 |
Седловое уплотнение |
EPDM |
EPDM |
18 |
Выступ корпуса |
Сталь |
Нерж. сталь (304) |
DN500—DN 2000PN 10

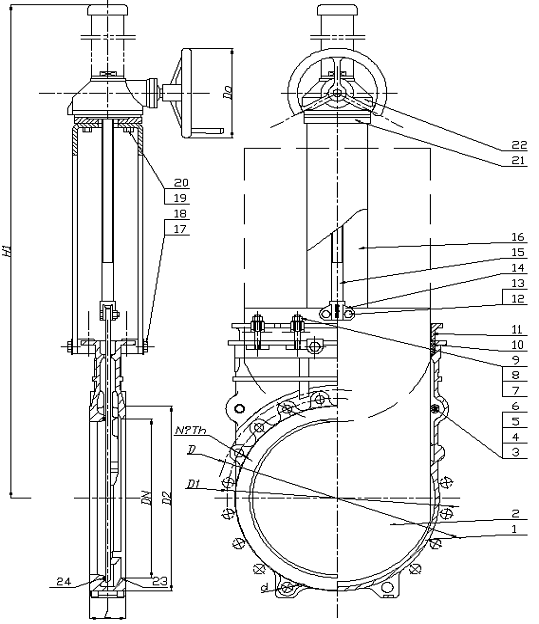

Рис. 2
Спецификация материалов.
№ |
Наименование |
Исполнение 1 |
1 |
Корпус |
Сталь (WCB) |
2 |
Нож |
Нерж. сталь (304) |
3-6 |
Монтажные части |
Сталь |
7-9 |
Типовые части |
Сталь |
10 |
Сальниковая набивка |
Синтетическое волокно изPTFE + графит |
11 |
Крышка сальника |
Сталь (WCB) |
12-13 |
Типовые части |
Сталь |
14 |
Замок штока |
Сталь (WCB) |
15 |
Шток |
20×13 |
16 |
Лист опоры |
Сталь |
17-18 |
Типовые части |
Сталь |
19-20 |
Типовые части |
Сталь |
21 |
Опора |
Сталь |
22 |
Штурвал |
Сталь |
23 |
Клин |
Сталь (WCB) |
24 |
Седловое уплотнение |
EPDM |
Технические размеры шиберных затворовPN 1.0 МПа.
DN |
L |
D |
D1 |
D2 |
D0 |
Кол-во — диаметр |
d |
H1 |
Вес, кг |
50 |
48 |
165 |
125 |
99 |
180 |
4 —М 16 |
Ø18 |
290 |
7.5 |
65 |
48 |
185 |
145 |
118 |
200 |
4 —М 16 |
Ø18 |
310 |
8.5 |
80 |
51 |
200 |
160 |
132 |
220 |
8 —М 16 |
Ø18 |
350 |
9 |
100 |
51 |
220 |
180 |
156 |
240 |
8 —М 16 |
Ø18 |
405 |
11 |
125 |
57 |
250 |
210 |
184 |
260 |
8 —М 16 |
Ø18 |
450 |
17 |
150 |
57 |
285 |
240 |
212 |
280 |
8 —М 20 |
Ø23 |
510 |
22 |
200 |
70 |
340 |
295 |
266 |
300 |
8 —М 20 |
Ø23 |
610 |
33 |
250 |
70 |
395 |
350 |
319 |
340 |
12 —М 20 |
Ø23 |
765 |
48 |
300 |
76 |
445 |
400 |
370 |
380 |
12 —М 20 |
Ø23 |
820 |
60 |
350 |
76 |
505 |
460 |
430 |
400 |
16 —М 20 |
Ø23 |
970 |
83 |
400 |
89 |
565 |
515 |
480 |
450 |
16 —М 24 |
Ø27 |
1024 |
140 |
450 |
89 |
615 |
565 |
530 |
530 |
20 —М 24 |
Ø27 |
1235 |
168 |
500 |
114 |
670 |
620 |
582 |
600 |
20 —М 24 |
Ø27 |
1635 |
230 |
600 |
114 |
780 |
725 |
682 |
600 |
20 —М 27 |
Ø30 |
1805 |
300 |
700 |
127 |
895 |
840 |
794 |
680 |
24 — М 27 |
Ø30 |
2050 |
480 |
800 |
127 |
1015 |
950 |
901 |
680 |
24 — М 30 |
Ø33 |
2290 |
550 |
900 |
127 |
1115 |
1050 |
1001 |
- |
28 — М 30 |
Ø33 |
2500 |
- |
1000 |
149 |
1230 |
1160 |
1112 |
- |
28 — М 33 |
Ø36 |
2700 |
1600 |
1200 |
156 |
1455 |
1380 |
1328 |
- |
32 — М 36 |
Ø39 |
3200 |
- |
1400 |
171 |
1675 |
1590 |
1530 |
- |
36 — М 39 |
Ø42 |
- |
- |
1600 |
198 |
1915 |
1820 |
1750 |
- |
40 — М45 |
Ø48 |
- |
- |
1800 |
219 |
2115 |
2020 |
1950 |
- |
44 — М45 |
Ø48 |
- |
- |
2000 |
250 |
2325 |
2230 |
2150 |
- |
48 — М45 |
Ø48 |
- |
- |
Для присоединения шиберных затворовPN 1.0 МПа кответным фланцам может применяться следующий крепёж:
DN |
Шпилька ГОСТ 9066-75 |
Шпилька ГОСТ 22032-76* |
Гайка ГОСТ 9064-75 |
|||
размер |
кол-во, шт. |
размер |
кол-во, шт. |
размер |
кол-во, шт. |
|
50 |
- |
- |
М 16х45 |
8 |
М 16 |
8 |
80 |
М 16х140 |
6 |
М 16х45 |
4 |
М 16 |
16 |
100 |
М 16х150 |
6 |
М 16х50 |
4 |
М 16 |
16 |
150 |
М 20х170 |
6 |
М 20х55 |
4 |
М 20 |
16 |
200 |
М 20х180 |
6 |
М 20х55 |
4 |
М 20 |
16 |
300 |
М 20х190 |
8 |
М 20х60 |
8 |
М 20 |
24 |
400 |
М 24х220 |
10 |
М 24х65 |
12 |
М 24 |
32 |
500 |
М 24х250 |
12 |
М 24х65 |
16 |
М 24 |
40 |
600 |
||||||
800 |
М 30х280 |
14 |
М 30х90 |
20 |
М 30 |
48 |
* -ввинчивается в корпус затвора.
Примечание: в случае применения крепежа по другим ГОСТам длину крепежа, а также, прииспользовании болтов, количество гаек следует пересчитать.
