Затворы данных моделей специально созданы для работы в более тяжелых нежели затворы с симметричным диском условиях (высокие температуры, большее количество циклов срабатывания, сверхагрессивные рабочие среды и т.д.) Затворы с двойным эксцентриситетом выпускаются с седлами 3-х конструкций: с мягким уплотнением из фторопласта, пожаробезопасным - фторопласт и металл и «металл по металлу».
Тип конструкции:
Диск затвора установлен в корпусе не симметрично относительно оси симметрии корпуса и оси трубопровода. Профиль седла и диска имеют конический профиль. Двойное смещение оси вращения позволяет выходить диску из контакта с седлом уже при минимальном угле открытия.
ВА 99012 затвор запорно-регулирующий с фторопластовым уплотнительным элементом в затворе.
ВА 99013 затвор запорно-регулирующий повышенной пожаробезопасности с фторопластовым уплотнительным элементом и стальным седлом-дублером в затворе.
ВА 99014 затвор регулирующий с упругим металлическим уплотнительным элементом в затворе.
Условный проход:
DN 80 - DN 600
Рабочее давление:
PN 10, 16
Температура рабочей среды:
до +600° С (в зависимости от материала конструкции)
Управление:
ручное – рукоятка DN 80 - DN 150
ручное – через редуктор DN 80 - DN 600
электро или пневмопривод DN 80 -DN 600
Класс герметичности:
А по ГОСТ 9544-93 для затворов ВА 99012, ВА 99013
Присоединение:
бесфланцевое стяжное, между фланцами трубопровода. Присоединительные фланцы трубопровода стальные приварные по ГОСТ 12820 или ГОСТ 12821.
Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода - по ГОСТ 12815, исполнение 1, ряд 2.
Установочное положение:
любое, кроме положения электроприводом вниз для электроприводных затворов
Направление подачи рабочей среды:
однонаправленное, по стрелке на корпусе затвора
Климатическое исполнение:
У1, УХЛ1, Т1, ТМ1, ТВ1 по ГОСТ 15150-69
Стандартный материал конструкции:
корпус: углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена и другие сплавы
диск: углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена и другие сплавы шток: легированная сталь/нержавеющая сталь
седло: фторопласт/фторопласт и инконель-625 /инконель-625
Основные рабочие среды:
неагрессивные: воздух, пар низкого давления, природный газ и газообразные нефтепродукты, газообразный аммиак, коксовый газ.
агрессивные: аммиак, кислоты, щелочи, сульфитный щелок, слабокислые и слабощелочные среды (концентрацией до 3 %), нефть, нефтепродукты, природный газ, углеводороды, спирты, морская вода.

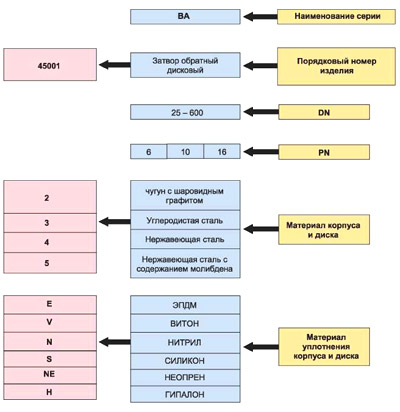

Классификатор для определения исполнения затвора ВА 99012, ВА 99013, ВА 99014
ПРИМЕР ОБОЗНАЧЕНИЯ ЗАТВОРА ПОВОРОТНОГО:
ВА 99012-100-16-4-РП ТУ 3741-023-29012225-2006
Затвор поворотный дисковый запорно-регулирующий с двойным эксцентриситетом с фторопластовым уплотнением ВА99012, DN 100, PN 16, с корпусом и диском из нержавеющей стали, с ручным приводом.
Основные габаритно- весовые и технические характеристики затвора ВА 99012, ВА 99013, ВА 99014

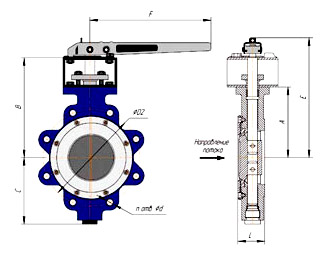

Исполнение затвора с рукояткой

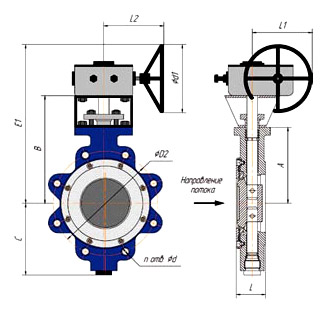

Исполнение затвора с редуктором
Таблица 1: габариты
Обозначение |
DN |
PN |
Размеры, мм |
Масса, кг |
|||
d |
D |
L |
H |
||||
ВА45001-025 |
25 |
6 |
14 |
64 |
16 |
120 |
0,5 |
10, 16 |
72 |
0,55 |
|||||
ВА45001-040 |
40 |
6 |
22 |
86 |
19 |
140 |
0,6 |
10, 16 |
93 |
0,65 |
|||||
ВА45001-050 |
50 |
6 |
30 |
97 |
156 |
0,8 |
|
10, 16 |
108 |
0,9 |
|||||
ВА45001-080 |
80 |
6 |
52 |
133 |
200 |
1,65 |
|
10, 16 |
143 |
2,1 |
|||||
ВА45001-100 |
100 |
6 |
71 |
153 |
220 |
2,1 |
|
10, 16 |
163 |
2,8 |
|||||
ВА45001-125 |
125 |
6 |
93 |
183 |
245 |
3,2 |
|
10, 16 |
193 |
4,7 |
|||||
ВА45001-150 |
150 |
6 |
114 |
208 |
280 |
4,1 |
|
10, 16 |
219 |
5,7 |
|||||
ВА45001-200 |
200 |
6 |
157 |
260 |
28,5 |
340 |
9,4 |
10, 16 |
274 |
11,4 |
|||||
ВА45001-250 |
250 |
6 |
195 |
312 |
28,5 |
415 |
15,3 |
10, 16 |
329 |
21 |
|||||
ВА45001-300 |
300 |
6 |
230 |
374 |
38 |
480 |
26,8 |
10 |
379 |
32,9 |
|||||
16 |
385 |
485 |
33,3 |
||||
ВА45001-350 |
350 |
6 |
270 |
423 |
44,5 |
530 |
36,9 |
10 |
438 |
46,4 |
|||||
16 |
444 |
535 |
46,9 |
||||
ВА45001-400 |
400 |
6 |
310 |
473 |
51 |
585 |
48,2 |
10 |
489 |
63,4 |
|||||
16 |
496 |
595 |
65,4 |
||||
ВА45001-500 |
500 |
6 |
406 |
575 |
63,5 |
710 |
88,2 |
10 |
593 |
97,5 |
|||||
16 |
616 |
730 |
106,3 |
||||
ВА45001-600 |
600 |
6 |
490 |
679 |
70 |
860 |
150 |
10 |
695 |
164,4 |
|||||
16 |
733 |
900 |
190,4 |
Затворы с ВА45001-025 по ВА45001-150 изображены на рисунке 1
Затворы с ВА45001-200 по ВА45001-600 изображены на рисунке 2
Таблица 2: крутящий момент на штоке, необходимый для открытия затвора
DN | PN 10 | PN 16 | ||||
ВА 99012 | ВА 99013 | ВА 99014 | ВА 99012 | ВА 99013 | ВА 99014 | |
80 | 40 | 48 | 52 | 48 | 58 | 62 |
100 | 80 | 96 | 104 | 96 | 115 | 125 |
125 | 100 | 120 | 130 | 134 | 161 | 174 |
150 | 153 | 184 | 199 | 220 | 264 | 286 |
200 | 287 | 344 | 373 | 393 | 472 | 511 |
250 | 452 | 542 | 588 | 617 | 740 | 802 |
300 | 578 | 694 | 751 | 835 | 1002 | 1085 |
350 | 887 | 1064 | 1153 | 1270 | 1524 | 1651 |
400 | 1026 | 1231 | 1334 | 1722 | 2066 | 2239 |
450 | 1339 | 1607 | 1741 | 2000 | 2400 | 2600 |
500 | 2104 | 2525 | 2735 | 2870 | 3444 | 3731 |
600 | 2957 | 3548 | 3844 | 4243 | 5092 | 5516 |
Вышеприведенные значения крутящих моментов являются моментами открытия и считаются максимальными крутящими моментами. Данные значения не включают в себя коэффициенты безопасности и поэтому для подбора привода необходимо учитывать соответствующий коэффициент из числа приведенных ниже (т.е. Мкр привода равен коэффициенту безопасности, умноженному на величину Мкр затвора): коэффициент 1,2 для затворов ВА 99012, ВА 99013, коэффициент 1,3 для затворов ВА 99014.
Таблица 3: пропускная способность затворов ВА 99012, ВА 99013, ВА 99014 – Kv м3/час
DN | Угол поворота диска затвора, град. | ||||||||
10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | |
80 | 9,4 | 24,9 | 43,7 | 66,0 | 89,0 | 116,5 | 141,4 | 165,4 | 180,0 |
100 | 19,7 | 53,2 | 91,3 | 138,0 | 186,0 | 243,0 | 296,0 | 347,0 | 377,0 |
125 | 27,4 | 72,8 | 126,0 | 190,0 | 255,0 | 335,0 | 407,0 | 477,0 | 518,0 |
150 | 41,2 | 108,0 | 187,0 | 282,0 | 380,0 | 498,0 | 606,0 | 709,0 | 771,0 |
200 | 86,5 | 228,0 | 395,0 | 596,0 | 803,0 | 1052,0 | 1280,0 | 1497,0 | 1628,0 |
250 | 141,0 | 371,0 | 646,0 | 973,0 | 1310,0 | 1717,0 | 2089,0 | 2443,0 | 2656,0 |
300 | 219,0 | 575,0 | 1000,0 | 1508,0 | 2029,0 | 2659,0 | 3235,0 | 3784,0 | 4113,0 |
350 | 278,0 | 731,0 | 1271,0 | 1916,0 | 2578,0 | 3379,0 | 4111,0 | 4808,0 | 5227,0 |
400 | 370,0 | 971,0 | 1689,0 | 2544,0 | 3424,0 | 4487,0 | 5459,0 | 6385,0 | 6941,0 |
450 | 493,0 | 1295,0 | 2252,0 | 3392,0 | 4565,0 | 5983,0 | 7279,0 | 8514,0 | 9254,0 |
500 | 625,0 | 1643,0 | 2856,0 | 4303,0 | 5790,0 | 7590,0 | 9233,0 | 10800,0 | 11739 |
600 | 958,0 | 2519,0 | 4377,0 | 6596,0 | 8876,0 | 11635,0 | 14154,0 | 16555,0 | 17994 |

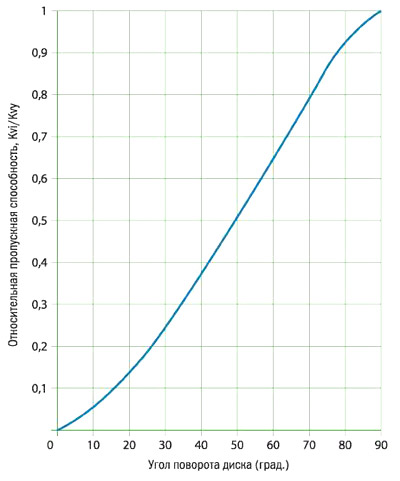

Пропускная характеристика затворов ВА 99012, ВА 99013, ВА 99014
