Затвор поворотный дисковый ВА 99004
Затворы с эластомерными седлами, которые являются мягким уплотнением, имеют симметрично расположенный диск. Затворы ВА 99004 DN 40-600 имеют корпуса с гладкими или резьбовыми сквозными отверстиями. Корпуса затворов DN 800-1200 выпускаются в исполнении с глухими резьбовыми отверстиями с каждой стороны корпуса.
Затворы с эластомерными седлами, которые являются мягким уплотнением, имеют симметрично расположенный диск. Затворы ВА 99004 DN 40-600 имеют корпуса с гладкими или резьбовыми сквозными отверстиями. Корпуса затворов DN 800-1200 выпускаются в исполнении с глухими резьбовыми отверстиями с каждой стороны корпуса. Внутреннее покрытие корпуса (седло), играющее роль мягкого уплотнения, выпускается либо в съёмном, либо в монолитном варианте (способом вулканизации) и имеет двунаправленное уплотнение без протечек при давлениях от нуля до номинального.
Тип конструкции: Затворы со съемным или монолитным седлом из эластомера и симметричным диском без покрытия.
Условный проход: DN 40 - DN 1200.
Рабочее давление: PN 6, 10 для затворов DN 40 - DN 1200, PN 16 для затворов DN 40 - DN 600.
Температура рабочей среды: до +200° С (в зависимости от материала конструкции).
Управление: ручное - рукоятка DN 40 - DN 250, ручное - через редуктор DN 40 - DN 1200, электро или пневмопривод DN 40 - DN 1200.
Тип седла: заменяемое для DN 40 - DN 600 PN 6, 10, монолитное для DN 40 - DN 1200 PN 6, 10, 16.
Класс герметичности: А по ГОСТ 9544-93.
Присоединение: бесфланцевое стяжное, между фланцами трубопровода.
Присоединительные фланцы трубопровода стальные приварные по ГОСТ 12820 или ГОСТ 12821.
Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода - по ГОСТ 12815, исполнение 1, ряд 2.
Установочное положение: любое, кроме положения электроприводом вниз для электроприводных затворов.
Направление подачи рабочей среды: любое.
Климатическое исполнение: У2, Т2, ТМ2, ТВ2 по ГОСТ 15150-69.
Стандартный материал конструкции: корпус: серый чугун/чугун с шаровидным графитом/углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена диск: чугун с шаровидным графитом/углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена и другие сплавы шток: легированная сталь/нержавеющая сталь седло: ЭПДМ/Витон/Нитрил/Неопрен/Гипалон/Силикон (исполнение затвора с седлом из силикона только на PN 6).
Основные рабочие среды: неагрессивные: воздух, вода, пар, природный газ и газообразные нефтепродукты, газообразный аммиак, коксовый газ; агрессивные: аммиак, кислоты, щелочи, нефть, нефтепродукты, природный газ, углеводороды, спирты, морская вода.
Основные габаритно-весовые и технические характеристики затвора ВА 99004

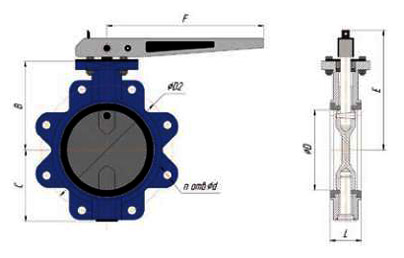

Исполнение затвора DN40-250 с рукоядкой

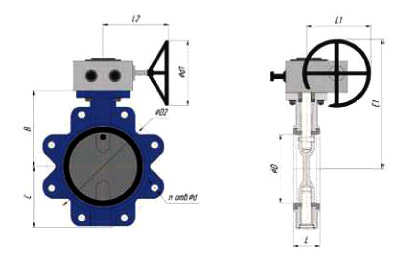

Исполнение затвора DN40-600 с редуктором

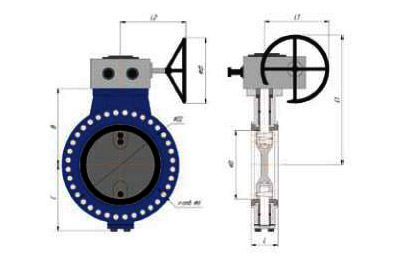

Исполнение затвора DN800-1200 с редуктором
Таблица 1: габаритно-весовые характеристики затвора ВА 99004
|
Обозначение |
DN |
PN |
Размеры, мм |
Масса, кг |
|||||||||
|
B |
C |
D |
L |
E |
E1 |
F |
D2 |
n отв. d |
с рычагом |
с редуктором |
|||
|
ВА99004-040 |
40 |
6 |
103 |
68 |
40 |
33 |
150 |
230 |
195 |
100 |
4 отв. Ф14/М12 |
5,0 |
9,5 |
|
10 |
110 |
4 отв. Ф18/М16 |
|||||||||||
|
16 |
|||||||||||||
|
ВА99004-050 |
50 |
6 |
113 |
73 |
50 |
43 |
160 |
240 |
110 |
4 отв. Ф14/М12 |
5,5 |
11,0 |
|
|
10 |
125 |
4 отв. Ф18/М16 |
|||||||||||
|
16 |
|||||||||||||
|
ВА99004-065 |
65 |
6 |
121 |
80 |
65 |
46 |
170 |
248 |
130 |
4 отв. Ф14/М12 |
6,0 |
11,5 |
|
|
10 |
145 |
4 отв. Ф18/М16 |
|||||||||||
|
16 |
|||||||||||||
|
ВА99004-080 |
80 |
6 |
128 |
88 |
80 |
175 |
255 |
150 |
4 отв. Ф18/М16 |
7,5 |
13,0 |
||
|
10 |
160 |
||||||||||||
|
16 |
|||||||||||||
|
ВА99004-100 |
100 |
6 |
146 |
104 |
100 |
52 |
195 |
273 |
250 |
170 |
4 отв. Ф18/М16 |
10,5 |
16,0 |
|
10 |
180 |
8 отв. Ф18/М16 |
|||||||||||
|
16 |
|||||||||||||
|
ВА99004-125 |
125 |
6 |
158 |
116 |
125 |
56 |
205 |
285 |
200 |
8 отв. Ф18/М16 |
13,5 |
19,0 |
|
|
10 |
210 |
||||||||||||
|
16 |
|||||||||||||
|
ВА99004-150 |
150 |
6 |
174 |
138 |
150 |
230 |
340 |
300 |
225 |
8 отв. Ф22/М20 |
15,0 |
22,5 |
|
|
10 |
240 |
||||||||||||
|
16 |
|||||||||||||
|
ВА99004-200 |
200 |
6 |
198 |
163 |
200 |
60 |
255 |
365 |
500 |
280 |
8 отв. Ф18/М16 |
18,0 |
25,5 |
|
10 |
295 |
8 отв. Ф22/М20 |
|||||||||||
|
16 |
12 отв. Ф22/М20 |
||||||||||||
У затворов с ВА99004-040 по ВА99004-125 значения:
L1 = 127 мм
L2 = 195 мм
d1 = 175 мм
У затворов ВА99004-150 и ВА99004-200 значения:
L1 = 182 мм
L2 = 242 мм
d1 = 250 мм
