Затвор дисковый с седлом из фторопласта представляет собой оптимальное решение проблем коррозии, возникающих в химических и других производствах при использовании обычных затворов дисковых.
Затвор дисковый с седлом из фторопласта представляет собой оптимальное решение проблем коррозии, возникающих в химических и других производствах при использовании обычных затворов дисковых. Фторопластовое седло полностью закрывает внутреннюю поверхность корпуса и достигает участков, контактирующих с плоскостью ответных фланцев, что исключает возможность любого контакта среды с материалом корпуса. Конструктивные особенности затворов ВА 99005: идеально округлая форма опорных колец из эластомера, которые устанавливаются под фторопластовое седло, динамически нагруженный тарельчатыми пружинами диск с уплотнением по торцам, обеспечивают герметичность закрытия затвора с нулевой протечкой по штоку. Затвор подходит для использования в качестве как запорной, так и регулирующей арматуры и может комплектоваться приводными устройствами в соответствии со специфическими условиями применения.
Тип конструкции:
Затворы с разъемным корпусом, съемным седлом из фторопласта и симметричным диском без покрытия
Условный проход:
DN 50 - DN 300
Рабочее давление:
PN 6, 10
Температура рабочей среды:
до +200° С
Управление:
ручное – рукоятка DN 50 - DN 200
ручное – через редуктор DN 50 - DN 300
электро или пневмопривод DN 50 - DN 300
Тип седла:
съемное
Класс герметичности:
А по ГОСТ 9544-93
Присоединение:
бесфланцевое стяжное, между фланцами трубопровода. Присоединительные фланцы трубопровода стальные приварные по ГОСТ 12820 или ГОСТ 12821.
Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода - по ГОСТ 12815, исполнение 1, ряд 2.
Установочное положение:
любое, кроме положения электроприводом вниз для электроприводных затворов
Направление подачи рабочей среды:
любое
Климатическое исполнение:
У2, УХЛ2, Т2, ТМ2, ТВ2 по ГОСТ 15150-69
Стандартный материал конструкции:
корпус: чугун с шаровидным графитом/углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена
диск: нержавеющая сталь/нержавеющая сталь с содержанием молибдена и другие сплавы
шток: легированная сталь/нержавеющая сталь
седло: фторопласт
Основные рабочие среды:
неагрессивные: воздух, вода, пар, природный газ и газообразные нефтепродукты, газообразный аммиак, коксовый газ.
агрессивные: аммиак, кислоты, щелочи, нефть, нефтепродукты, природный газ, углеводороды, спирты, морская вода.
Основные габаритно- весовые и технические характеристики затвора ВА 99005
Исполнение затвора с рукояткой

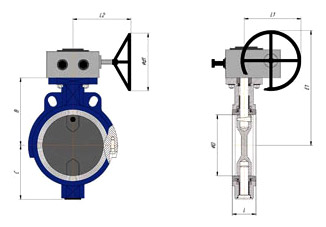

Исполнение затвора с редуктором
Таблица 1: габаритно-весовые характеристики затвора ВА 99005
Обозначение |
DN |
РN |
Размеры, мм |
Масса, кг |
||||||||||
D |
В |
С |
L |
E |
E1 |
F |
L1 |
L2 |
d1 |
с рычагом |
с редуктором |
|||
ВА99005-050 |
50 |
6 |
50 |
113 |
73 |
43 |
160 |
240 |
195 |
127 |
195 |
175 |
4,5 |
9,6 |
10 |
||||||||||||||
ВА99005-065 |
65 |
6 |
65 |
121 |
80 |
46 |
170 |
248 |
5,0 |
10,0 |
||||
10 |
||||||||||||||
ВА99005-080 |
80 |
6 |
80 |
128 |
88 |
175 |
255 |
5,5 |
10,6 |
|||||
10 |
||||||||||||||
ВА99005-100 |
100 |
6 |
100 |
146 |
104 |
52 |
195 |
273 |
250 |
7,0 |
12,1 |
|||
10 |
||||||||||||||
ВА99005-125 |
125 |
6 |
125 |
158 |
116 |
56 |
205 |
285 |
8,5 |
13,6 |
||||
10 |
||||||||||||||
ВА99005-150 |
150 |
6 |
150 |
174 |
138 |
230 |
340 |
300 |
182 |
242 |
250 |
12,0 |
18,5 |
|
10 |
||||||||||||||
ВА99005-200 |
200 |
6 |
200 |
198 |
163 |
60 |
255 |
365 |
500 |
16,0 |
22,0 |
|||
10 |
||||||||||||||
ВА99005-250 |
250 |
6 |
250 |
245 |
203 |
68 |
- |
410 |
- |
- |
31,5 |
|||
10 |
||||||||||||||
ВА99005-300 |
300 |
6 |
300 |
270 |
228 |
78 |
486 |
252 |
285 |
350 |
- |
42,0 |
||
- |
