Затвор обратный дисковый серии ВА 45001, простой и эффективный по конструкции, обладает минимальными весо-габаритными характеристиками и отличается высокой ремонтопригодностью. Полный срок службы затвора ВА 45001 составляет не менее 30 лет при учёте замены деталей, изготовленных не из металла.
Обратные затворы, иначе клапаны — вид арматуры, который предназначен для предотвращения тока среды в трубопроводе в обратную сторону. В зависимости от типа конструкции запорного элемента обратные затворы подразделяются на подъёмные и поворотные. Их принципиальное отличие заключается в том, что затвор подъёмных движется возвратно-поступательно под прямым углом к направлению движения среды. Рабочий элемент затвора ВА 45001 тарельчатой формы вращается относительно горизонтальной оси, не совпадающей с центром седла устройства. Материалами для изготовления корпуса и диска затворов ВА 45001 являются чугун и углеродистая сталь.
Тип конструкции: затвор обратный поворотный с жестко закрепленной осью.
Условный проход: 25 - DN 600
Рабочее давление: 6, 10, 16
Температура рабочей среды: до +180° С (в зависимости от материала конструкции)
Управление: рабочей средой
Класс герметичности: А по ГОСТ 9544-93
Присоединение: ГОСТ 12820-80 или ГОСТ 12821-80 . Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода - по ГОСТ 12815-80 , исполнение 1, ряд 2.
Установочное положение: осью поворота диска вверх, направление оси – горизонтальное. На вертикальном и наклонном трубопроводе затворы обратные должны быть установлены так, чтобы направление прямого потока рабочей среды было снизу вверх под диск, лежащий на корпусе, направление оси – горизонтальное.
Направление подачи рабочей среды: под диск, обратного потока – на диск.
Коэффициент гидросопротивления: не более 7,0
Климатическое исполнение: У1, Т1, ТМ1, ТВ1 по ГОСТ 15150-69
Стандартный материал конструкции: : чугун с шаровидным графитом/углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена седло: ЭПДМ / ВИТОН / НИТРИЛ / ГИПАЛОН/ СИЛИКОН (исполнение затворов с седлом из силикона только на PN 6)
Основные рабочие среды: холодное и горячее водоснабжение, сточные бытовые воды, пар низкого давления, неагрессивные газообразные среды, животные и растительные жиры, нефтепродукты неагрессивные, пищевые и биологические среды. Агрессивные: агрессивные химические среды, нефть и агрессивные нефтепродукты (жидкие и газообразные), материал основных деталей к которым коррозионно стоек. Природный и сопутствующий газ.
Классификатор для определения исполнения затвора ВА 45001
ПРИМЕР ОБОЗНАЧЕНИЯ ЗАТВОРА ОБРАТНОГО: ВА 45001-100-16-4-Е ТУ 3741-016-29012225-2006
Затвор дисковый обратный ВА 45001, DN 100, PN 16, с корпусом и диском из нержавеющей стали и уплотнением из ЭПДМ.
Основные габаритно- весовые и технические характеристики затвора ВА 45001

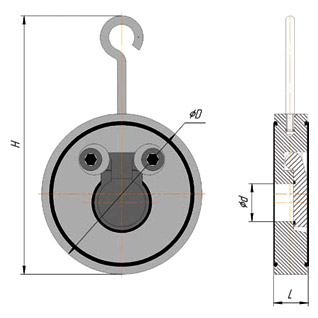

Рисунок 1

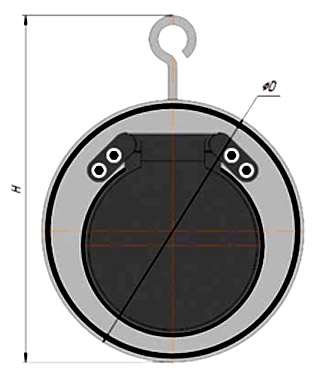

Рисунок 2
Обозначение
Рисунок
DN
PN
Размеры, мм
Масса, кг
d
D
L
H
ВА 45001-025
1
25
6
14
64
16
120
0,5
10, 16
72
0,55
ВА 45001-040
40
6
22
86
19
140
0,6
10, 16
93
0,65
ВА 45001-050
50
6
30
97
156
0,8
10, 16
108
0,9
ВА 45001-080
80
6
52
133
200
1,65
10, 16
143
2,1
ВА 45001-100
100
6
71
153
220
2,1
10, 16
163
2,8
ВА 45001-125
125
6
93
183
245
3,2
10, 16
193
4,7
ВА 45001-150
150
6
114
208
280
4,1
10, 16
219
5,7
ВА 45001-200
2
200
6
157
260
28,5
340
9,4
10, 16
274
11,4
ВА 45001-250
250
6
195
312
28,5
415
15,3
10, 16
329
21
ВА 45001-300
300
6
230
374
38
480
26,8
10
379
32,9
16
385
485
33,3
ВА 45001-350
350
6
270
423
44,5
530
36,9
10
438
46,4
16
444
535
46,9
ВА 45001-400
400
6
310
473
51
585
48,2
10
489
63,4
16
496
595
65,4
ВА 45001-500
500
6
406
575
63,5
710
88,2
10
593
97,5
16
616
730
106,3
ВА 45001-600
600
6
490
679
70
860
150
10
695
164,4
16
733
900
190,4
