Клапан регулирующий односедельный фланцевый с Мембранным Исполнительным Механизмом (МИМ) 25ч41(42)нж

Клапан регулирующий односедельный фланцевый с Мембранным Исполнительным Механизмом (МИМ) 25ч41(42)нж
Клапан соответствует требованиям ТУ3742-016-00218118-2001 и ГОСТ 12893-83.

Предназначен для регулирования расхода воды, воздуха и пара в системах отопления, вентиляции и конденсирования воздуха. Клапан комплектуется МИМ. Клапан может комплектоваться:

  • пневмопозиционером ПП-1, электропневмопозиционером ЭПП-1, ЭПП- 1 Ех,
  • фильтром-стабилизатором давления воздуха ФСДВ или редуктором РДФ-300,
  • концевыми выключателями крайних положений КВД-600
  • верхним ручным дублёром,
  •  электропневмоклапаном ЭПК-300

 Достоинства:

  • Применение, в качестве сальниковой набивки, графитовых колец позволяет увеличить срок службы узла сальника в несколько раз по сравнению с уплотнением из асбеста
  •  Клапаны выпускаются с линейной и равнопроцентной пропускной характеристикой.

Материалы основных деталей

Наименование

25ч41нж(НО), 25ч42нж(НЗ)

Корпус, крышка

Чугун СЧ20

Детали затвора

сталь 20X13

Сальниковая набивка

графлекс

Технические характеристики

Диаметр номинальный, DN, мм

15

Условная пропускная способность, Кvу, мЗ

0,1

0,16

0,25

0,4

0,6

1,0

1,6

2,5

Допустимая протечка воды в затворе, при Рисп.=1,6МПа смЗ/мин, не более

3,2

5,3

8,28

13,2

19,4

32,0

53,0

83,0

Давление номинальное PN, МПа (кгс/см2)

1,6 (16)

Перепад давлений не более, МПа (кгс/см")

1,6(16)

Условное давление управляющего воздуха, МПа (кгс/см2)

0,25 (2,5)

Температура окружающей среды, °С

От -30 до +50

Температура рабочей среды, °С

От -15 до +225

Характеристика рабочей среды

Вода, пар, воздух и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой

Присоединительные размеры и размеры уплотнительных поверхностей корпуса

по ГОСТ 12815-80 на PN 1,6 исп.1, ряд 2

Масса (кг.)

20

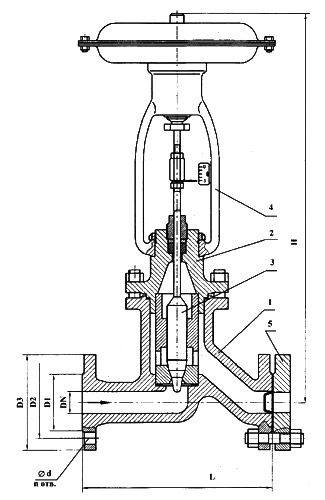

Схема

1- Корпус, 2 - Крышка, 3 - Плунжер, 4 - МИМ, 5 - Комплект монтажных частей.

Габаритные и присоединительные размеры

DN,мм

Размеры, мм

D1

D2

D3

d

n

L

H

15

47

65

95

14

4

130

518

При заказе необходимо указать: обозначение изделия, диаметр номинальный (DN), параметры рабочей среды. Дополнительно: условную пропускную способность (Kvy, мЗ/ч), наличие ручного дублёра, наличие позиционера, необходимость комплектации ответными фланцами (комплект монтажных частей).

Пример обозначения изделия при заказе

Клапан регулирующий 25с41нж DN15, PN63, Kvy = 1,6мЗ/ч, характеристика - линейная, МИМ с электропневмопозиционером и фильтром редуктором.
