Клапан регулирующий двухседельный фланцевый с Электрическим Исполнительным Механизмом (ЭИМ) 25с(нж)997(998)нж, 25нж997(998)нж1

Предназначен для установки на трубопроводах с целью непрерывного регулирования расхода и других параметров рабочей среды.

Достоинства:

  • применение, в качестве сальниковой набивки, графитовых колец позволяет увеличить срок службы узла сальника в несколько раз по сравнению с уплотнением из асбеста;
  • клапаны выпускаются с линейной и равнопроцентной пропускной характеристикой.

Материалы основных деталей

Наименование

25с997нж,
25с998нж

25нж997нж,
25нж998нж

25нж997нж1,
25нж998нж1

Корпус, крышка

Сталь 25Л

12Х18Н9ТЛ

12Х18Н12МЗТЛ

Детали затвора

Сталь 20X13

14X17H2

10X11H23T3MP
10xl7H13M3T

Набивка сальника

Графлекс

Прокладки

Паронит ПОН-Б

Паронит ПК

Технические характеристики

Диаметр номинальный, DN, мм

25

40

50

80

Условная пропускная способность, Kvy, мЗ

4,0; 6,3;
10; 16

10; 16;
25; 40

16; 25;
40; 63

40; 63;
100; 160

Допустимая протечка воды в затворе при Рисп.=1,6МПа, дмЗ/мин, не более

0,066; 0,1;
0,16; 0,26

0,16; 0,26;
0,41; 0,66

0,26; 0,41;
0,66; 1,04

0,66; 1,04;
1,6; 2,6

Давление номинальное PN,
МПа (кгс/см2)

25с997нж, 25нж997нж, 25нж997нж - 4,0(40)

25с998нж, 25нж998нж, 25нж998нж1 - 6,3(63)

Перепад давлений не более,
МПа (кгс/см2)

2,5 (25)

Температура окружающей среды, °С

От -40 до +40

Температура рабочей среды, °С

От -40 до +220

Характеристика рабочей среды

Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли вещества. Жидкие или газообразные среды, по отношению к которым применяемые материалы коррозионностойки



Воздух, вода, щелочь, перекись водорода, рассол (водный раствор СаС12), азот. Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли, хлористый водород-29%, винилхлорид-64% и другие среды, по отношению к которым применяемые материалы коррозионностойки.

Присоединительные размеры и размеры уплотнительных поверхностей

поГОСТ 12815-80 исп. 5 ряд 2

Масса (кг)

27

40

43

89,5

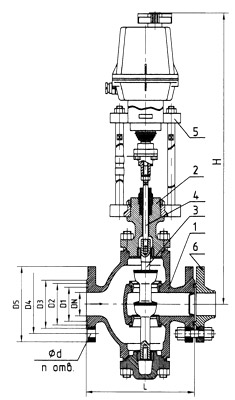

Схема



1 - Корпус, 2 - Крышка, 3 - Плунжер, 4 - Шток, 5 - ЭИМ, 6 - Комплект монтажных частей.

Габаритные и присоединительные размеры

Обозначение

DN, мм

Размеры, мм

D1

D2

D3

D4

D5

п

d

Н

L

25с997нж,
25нж997нж,
25нж997нж1

25

42

58

68

85

115

4

14

455

160

40

60

76

88

110

145

18

485

200

50

72

88

102

125

160

645

230

80

105

121

133

160

195

8

685

310

25с998нж,
25нж998нж,
25нж998нж1

25

42

58

68

100

135

4

18

455

210

40

60

76

88

125

165

22

435

260

50

72

88

102

138

175

535

300

80

105

121

133

170

210

8

22

650

380

При заказе необходимо указать: обозначение изделия, диаметр номинальный (DN), параметры рабочей среды. Дополнительно: условную пропускную способность (Kvy, мЗ/ч), наличие взрывозащищенного исполнения ЭИМа, необходимость комплектации ответными фланцами (комплект монтажных частей).

Пример обозначения изделия при заказе:

Клапан регулирующий 25с997нж DN15, PN40, Kvy = 1,0мЗ/ч, характеристика - линейная.
