Клапан запорно-регулирующий односедельный фланцевый с Электрическим Исполнительным Механизмом (ЭИМ) 25ч945п
Предназначен для использования на тепловых центральных и индивидуальных тепловых пунктах (ЦТП и ИТ11), вентиляционных системах тепличных хозяйств и в других областях народного хозяйства, как для автоматического регулирования тепловых процессов, воды, воздуха, пара в системах отопления, вентиляции конденсирования воздуха, так и в качестве запорного устройства.
Достоинства:
- клапан является регулирующим и запорным органом одновременно, что исключает необходимость установки запорных устройств до и после регулирующей арматуры в технологических линиях;
- фторопластовое уплотнение в затворе обеспечивает требуемую герметичность в положении «закрыто»;
- клапаны выпускаются с линейной и равнопроцентной пропускной характеристикой;
- клапан является победителем конкурса «100 лучших товаров России».
Материалы основных деталей
|
Наименование |
25ч945п |
|
Корпус, крышка |
Чугун СЧ20 |
|
Детали затвора |
Сталь 12Х18Н9ТЛ |
|
Уплотнение на плунжере |
Фторопласт Ф4 |
|
Сальниковая набивка |
фторопласт Ф4 |
|
Прокладки |
Паронит ПОН-Б |
Технические характеристики
|
Диаметр номинальный, DN, мм |
25 |
50 |
65 |
80 |
100 |
125 |
|
Условная пропускная способность, Kvy, мЗ/ч |
1.6; 2,5; 4,0; 6.3; 10 |
16; 25; 40 |
25; 40; 63 |
40; 63; 100 |
63; 100; 160 |
100; 160; 250; 300 |
|
Относительная протечка в затворе, при Рисп.=1»6 МПа, % от Kvy, не более |
0,001 |
|||||
|
Давление номинальное PN, МПа (кгс/см") |
1,6(16) |
|||||
|
Перепад давлений не более, МПа (кгс/см") |
1,6(16) |
|||||
|
Температура окружающей среды. °С |
От - 25 до + 50 |
|||||
|
Температура рабочей среды, °С |
От - 5 до + 150 |
|||||
|
Характеристика рабочей среды |
Вода, пар, воздух и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой |
|||||
|
Присоединительные размеры и размеры уплотнительных поверхностей корпуса |
По ГОСТ 12815-80 на PN 1.6 исп. 1 ряд 2 |
|||||
|
Масса(кг) |
19,5 26,4 30,6 44.0 67 92 |
|||||

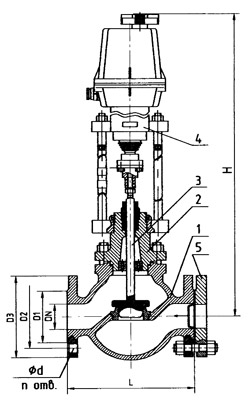

Схема
1 - Корпус, 2 - Крышка, 3 - Плунжер, 4 - ЭИМ, 5 - Комплект монтажных частей.
Габаритные и присоединительные размеры
|
DN, мм |
Размеры, мм |
|||||||
|
D1 |
D2 |
D3 |
d |
L |
п |
Н с (ST, МТ) |
Н с (МРП , МЭПК) |
|
|
25 |
68 |
85 |
115 |
14 |
160 |
4 |
467 |
676 |
|
50 |
102 |
125 |
160 |
18 |
230 |
499 |
708 |
|
|
65 |
122 |
145 |
180 |
290 |
573 |
514 |
||
|
80 |
133 |
160 |
195 |
310 |
595 |
536 |
||
|
100 |
158 |
180 |
215 |
350 |
8 |
759 |
554 |
|
|
125 |
184 |
210 |
245 |
400 |
758 |
612 |
||
При заказе необходимо указать: обозначение изделия, диаметр номинальный (DN). Дополнительно: условную пропускную способность (Kvy, мЗ/ч), наличие взрывозащищенного исполнения ЭИМ, необходимость комплектации ответными фланцами (комплект монтажных частей).
Пример обозначения изделия при заказе:
Клапан регулирующий 25ч945п DN50, PN16, Kvy = 40мЗ/ч, характеристика - линейная. Упаковка плотный ящик.
