Многооборотные редукторы РЗАМ-С-ХХХХХ без маховика (присоединение под привод)
Спироидный редуктор модели РЗАМ-С-ХХХХ предназначен для открытия/закрытия арматуры типа клиновой задвижки с выдвижным или невыдвижным шпинделем.
Класс герметичности IP 66 по МЭК 70-1 и DIN EN 60034.
Климатическое исполнение УХЛ1 по ГОСТ 15150-69.

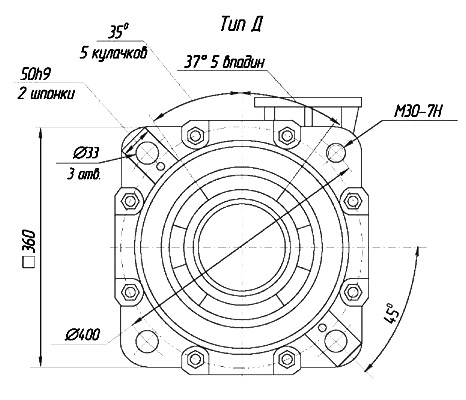

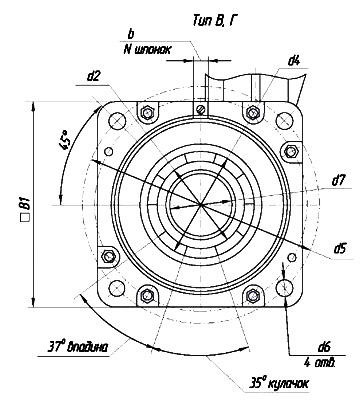

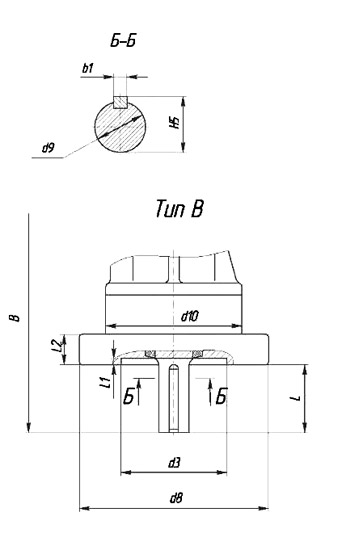

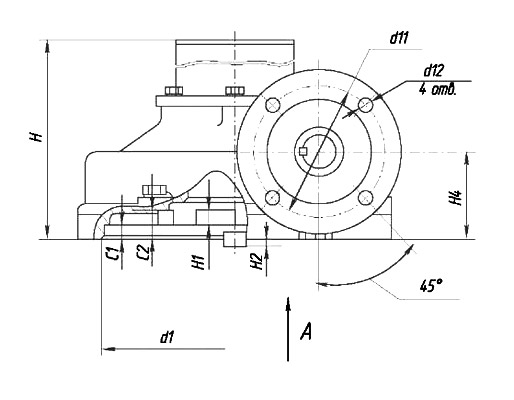

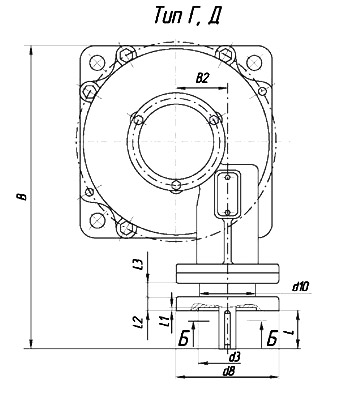

Основные габаритные и присоединительные размеры редукторов без маховика на входном валу (присоединение под привод)
P3AM-C-XXXX.X-XX-XX.00
Вид по стрелке А
Таблица 1. Габаритные размеры редукторов РЗАМ-С-ХХХХ.Х-ХХ-ХХ.00 с присоединением под привод
|
Модель редуктора |
Усл. обозн.* |
Присоединение на входном валу по ISO 5210 |
В |
B1 |
В2 |
ВЗ |
b |
b1 |
|
|
Тип присоединения |
Передаваемый крутящий момент, Нм |
||||||||
|
РЗАМ-С-1000.X-XX- |
11.00 |
F10 |
100 |
315 |
202 |
40 |
- |
20h9 |
6h9 |
|
12.00 |
F12 |
250 |
325 |
7h9 |
|||||
|
РЗАМ-С-2500.Х-ХХ- |
11.00 |
F10 |
100 |
440 |
285 |
77 |
370 |
6h9 |
|
|
12.00 |
F12 |
250 |
450 |
7h9 |
|||||
|
13.00 |
F14 |
400 |
460 |
10h9 |
|||||
|
РЗАМ-С-10000.Х-ХХ- |
11.00 |
F14 |
400 |
535 |
360 |
100 |
436 |
50h9 |
10h9 |
|
12.00 |
F16 |
700 |
565 |
12h9 |
|||||
|
Модель редуктора |
Усл. обозн.* |
C1 |
C2 |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
|
РЗАМ-С-1000.X-XX- |
11.00 |
10 |
25 |
155 |
70 |
70H9 |
84 |
220 |
22 |
55 |
|
12.00 |
85H9 |
|||||||||
|
РЗАМ-С-2500.Х-ХХ- |
11.00 |
13 |
33 |
240 |
120 |
70H9 |
148 |
330 |
||
|
12.00 |
85H9 |
|||||||||
|
13.00 |
100H9 |
|||||||||
|
РЗАМ-С-10000.Х-ХХ- |
11.00 |
26 |
320 |
172 |
100H9 |
215 |
400 |
CM. рис. |
||
|
12.00 |
130H9 |
|
Модель редуктора |
Усл. обозн.* |
d8 |
d9 |
d10 |
d11 |
d12 |
H |
H1 |
H2 |
H3 |
H4 |
H5 |
L |
L1 |
L2 |
L3 |
N |
|
РЗАМ-С-1000.X-XX- |
11.00 |
125 |
20h8 |
90 |
102 |
11 |
CM. табл. 3 |
10 |
6 |
140 |
64 |
22,5 |
45 |
4 |
20 |
- |
1 |
|
12.00 |
148 |
25h8 |
90 |
125 |
13 |
74 |
28 |
55 |
|||||||||
|
P3AM-C-2500.X-XX- |
11.00 |
150 |
20h8 |
82 |
102 |
11 |
13 |
182 |
80 |
22,5 |
45 |
20 |
2 |
||||
|
12.00 |
150 |
25h8 |
82 |
125 |
13 |
80 |
28 |
55 |
|||||||||
|
13.00 |
170 |
30h8 |
82 |
140 |
18 |
85 |
33 |
65 |
5 |
||||||||
|
P3AM-C-10000.X-XX- |
11.00 |
175 |
30h8 |
82 |
140 |
18 |
14 |
232 |
105 |
33 |
65 |
||||||
|
12.00 |
210 |
40h8 |
82 |
165 |
22 |
105 |
43 |
80 |
6 |
31 |
25 |
* Условное обозначение варианта присоединения
Таблица 2. Исполнения по высоте колпака редукторов РЗАМ-С-ХХХХ.Х-ХХ-ХХ.00 с исполнением под привод
|
Модель редуктора |
Н, мм |
Максимальный вылет |
Масса колпака, кг |
|
РЗАМ-С-1000.X-XX-XX.00 |
66 |
- |
0,2 |
|
230 |
159 |
1,4 |
|
|
375 |
304 |
2,4 |
|
|
550 |
479 |
3,5 |
|
|
660 |
563 |
4,0 |
|
|
РЗАМ-С-2500.Х-ХХ-ХХ.00 |
132 |
- |
0,6 |
|
256 |
236 |
3,4 |
|
|
346 |
326 |
4,6 |
|
|
436 |
416 |
5,0 |
|
|
551 |
531 |
7,3 |
|
|
РЗАМ-С-10000.X-XX-XX.00 |
183 |
- |
1,2 |
|
280 |
260 |
3,5 |
|
|
510 |
490 |
7,8 |
|
|
1100 |
1080 |
19,6 |
|
|
1800 |
1780 |
37,1 |
* Редукторы со значением «-» используются для задвижек с невыдвижным шпинделем.
Таблица 3. Основные характеристики редукторов РЗАМ-С-ХХХХ.Х-ХХ-ХХ.00 с присоединением под привод
|
Модель редуктора* |
Передаточное число редуктора в силовом режиме |
Максимальный кратковременно-действующий крутящий момент на выходном валу, Нм |
Длительно-действующий крутящий момент на выходном валу, Нм |
Максимальный крутящий момент на входном валу, Н |
|
РЗАМ-С-1000.Х- |
12 |
1000 |
250 |
98 |
|
17 |
186 |
|||
|
РЗАМ-С-2500.Х- |
18 |
2500 |
400 |
270 |
|
34 |
160 |
|||
|
РЗАМ-С-10000.Х- |
22 |
10000 |
2500 |
857 |
|
42 |
680 |
|||
|
52 |
600 |
|
Модель редуктора* |
Передаточное число редуктора в силовом режиме |
Тип присоединения к арматуре ПО ОСТ 26-07-763-73 |
Варианты присоединения на входном валу редуктора (под привод) по ISO 5210 (см. табл. 2) |
Масса редуктора без колпака, кг(**) |
|
РЗАМ-С-1000.Х- |
12 |
В |
F10, F12 |
14 |
|
17 |
||||
|
РЗАМ-С-2500.Х- |
18 |
Г |
F10, F12, F14 |
46 |
|
34 |
||||
|
РЗАМ-С-10000.Х- |
22 |
Д |
F14, F16 |
88 |
|
42 |
||||
|
52 |
* Габаритные размеры редукторов приведены в таблице 1.
** Массы колпаков в зависимости от исполнения приведены в таблице 2.

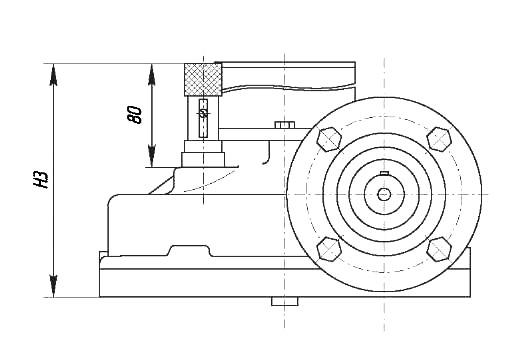

Варианты размещения указателя положения редукторов РЗАМ-С-ХХХХ.1 и РЗАМ-ПлС-ХХХХ.1
Вертикальное положение указателя
Горизонтальное положение указателя
