Задвижка клиновая фланцевая с выдвижным шпинделем (лс, нж) 41нж (нж1,нж2). 30с41нж

Задвижка клиновая фланцевая с выдвижным шпинделем (лс, нж) 41нж (нж1,нж2). 30с41нж

Задвижка 30с41нж выполнена в соответствии с  требованиями ТУ3741-020-002118218-2002 и ГОСТ 5762-2002. Затвор задвижки 30с41нж выполнен в форме плоского клина. Проход в клиновых задвижках 30с41нж перекрывается поступательным перемещением затвора, который движется перпендикулярно относительно потока рабочей среды.

Устанавливается клиновая задвижка 30с41нж на технологических линиях, где применяется в качестве запирающего устройства при добыче, переработке и транспортировке таких сред, как пар, вода и природный газ. В корпусе задвижки 30с41нж располагается ходовая гайка, и во время вращения шпиндель выдвигается вверх над ней.

К достоинствам клиновых задвижек 30с41нж относятся:

  • продолжительный срок эксплуатации за счёт уплотнительных поверхностей корпуса и клина, наплавленных  высоколегированной сталью;
  • снижение вероятности заклинивания затвора при наличии колебаний температуры рабочей среды благодаря затвору, выполненному в виде жёсткого или двухдискового клина;
  • небольшое гидравлическое сопротивление при полностью открытом проходе;
  • движение потока рабочей среды без поворотов;
  • пригодность для перекрытия потоков сред с большой вязкостью;
  • сравнительно небольшая строительная длина;
  • подача среды в любом направлении.

К недостаткам задвижек 30с41нж следует отнести:

  • затруднённость работы со средами, в которых есть кристаллизующиеся включения;
  • сравнительно небольшой допустимый перепад давления на затворе;
  • низкая скорость срабатывания;
  • возможность получения гидравлического удара в конце хода;
  • затруднённость ремонта изношенных при эксплуатации уплотнительных поверхностей затвора.

Материалы основных деталей

Наименование

30с41нж

30лс41нж

30нж41нж,
30нж41нж1

 30нж41нж2

Корпус, крышка

Сталь 25Л

Сталь 20ГЛ

12Х18Н9ТЛ

12Х18Н12МЗТЛ

Клин

20X13Л

20X13Л, 20ГЛ

12Х18Н9ТЛ

12Х18Н12МЗТЛ

Шпиндель

20X13

12Х18Н9Т

10X17H13M3T

Прокладка

ПОН-Б

Графлекс

Набивка сальника



Графлекс



Фторопласт

Технические характеристики

Диаметр номинальный, DN, мм

50

80

100

150

200

300

400

500

Давление номинальное PN, МПа (кгс/см2)

1,6(16)

Класс герметичности затвора

А по ГОСТ 9544-2005

Управление

ручное (от маховика)

Присоединение к трубопроводу

фланцевое

Направление подачи среды

двустороннее

Установочное положение на трубопроводе

любое

Температура окружающей среды, °С

30с41нж,
30нж41нж,
30нж41нж1

От - 40 до + 40

30лс41нж,
30нж41нж2

От - 60 до + 40

Температура рабочей среды, °С

30с41нж

От - 40 до + 425

30лс41нж

От - 60 до + 425

30нж41нж

От - 40 до + 560

30нж41нж1

От - 40 до + 200

30нж41нж2

От - 60 до + 560

Характеристика рабочей среды

30с41нж,
30лс41нж

Природный газ, вода, пар, нефть, нефтепродукты. Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли в-ва и другие среды, по отношению к которым применяемые материалы коррозионностойки.

30нж41нж,
30нд41нж1,
30нж41нж2

Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли в-ва, хлористый водород - 29% масс, доли в-ва, винилхлорид - 64% и другие среды, по отношению к которым применяемые материалы коррозионностойки.

Присоединительные размеры и размеры уплотнительных поверхностей корпуса

исп.1, ряд 2 ГОСТ 12815-80 (По желанию заказчика задвижки могут изготавливаться с размерами уплотнительных поверхностей - исп.2, 3, 4, 5 по ГОСТ 12815-80)

Масса (кг)

20

35

50

91

152

425

650

1180

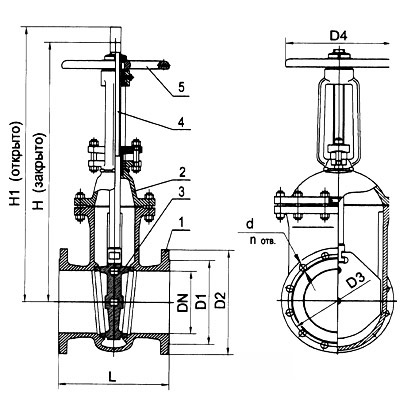

Схема



1 - Корпус, 2 - Крышка, 3 - Клин, 4 - Шпиндель, 5 - Маховик.

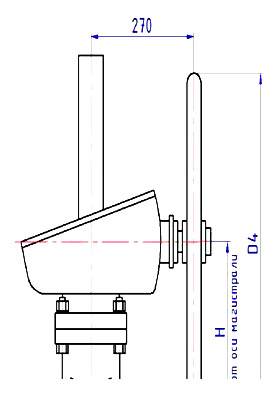

Вариант по способу управления для DN 400,500

Габаритные и присоединительные размеры

DN, мм

Размеры, мм

Н

H1

L

D1

D2

D3

D4

d

n

50

345

405

180

102

160

125

240

18

4

80

450

550

210

133

195

160

240

18

4

100

596

702

230

158

215

180

240

18

8

150

790

950

280

212

280

240

400

22

8

200

795

1015

330

268

335

295

400

22

12

300

1255

1620

500

370

460

410

480

26

12

400

1570

-

600

482

580

525

500

30

16

500

1792

-

700

585

710

650

600

33

20

При заказе необходимо указать: обозначение изделия, диаметр номинальный (DN), параметры рабочей среды необходимость комплектации ответными фланцами (комплект монтажных частей). Дополнительно: исполнение клина, дополнительные требования к испытаниям.

Пример обозначения изделия при заказе:

Задвижка клиновая т/ф 30нж41нж DN50, PN16, под жидкие среды с комплектом ответных фланцев.

Все задвижки стальные (с, лс, нж). 30с41нж и тд:
