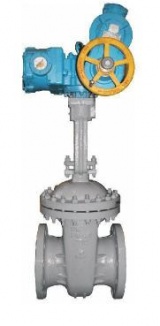

Задвижка клиновая фланцевая под многооборотный электропривод (лс, нж) 999нж (нж1, нж2, п). 30с999нж под ЭИМ

Задвижка клиновая фланцевая под многооборотный электропривод  (лс, нж) 999нж (нж1, нж2, п). 30с999нж под ЭИМ

Задвижка соответствует требованиям ТУ3741-007-00218116-96 и ГОСТ и ГОСТ 5762-2002.

Предназначена для установки на технологических линиях в качестве автоматического запорного устройства при добыче, переработке и транспортировании природного газа, воды, пара.

Достоинства:

  • уплотнительные поверхности корпуса и клина наплавлены высоколегированной сталью, что позволяет длительно эксплуатировать задвижки с заданной герметичностью;
  • по исполнению запорного органа задвижки изготавливаются с затвором в виде жёсткого или двухдискового клина (исполнение с двухдисковым клином значительно снижает вероятность заклинивания затвора при колебаниях температуры рабочей среды).

Материалы основных деталей

Наименование

30лс999нж

30с999нж

30с999п

30нж999нж,
30нж999нж2

30нж999нж1

Корпус, крышка

Сталь 20ГЛ

Сталь 25Л

Сталь 25Л

12Х18Н9ТЛ

12Х18Н12МЗТЛ

Клин

20Х13Л

20Х13Л

Сталь 25Л, фторопласт Ф-4

12Х18Н9ТЛ

12Х18Н12МЗТЛ

Шпиндель

20X13

12Х18Н9Т

10X17H13M3T

Набивка сальника

ГРАФЛЕКС

Фторопласт

Технические характеристики

Диаметр номинальный, DN, мм

50

80

100

150

200

Давление номинальное PN. МПа (кгс/см2)

2,5 (25)

Класс герметичности затвора

А по ГОСТ 9544-2005

Управление

от Электрического Исполнительного Механизма (электропривода)

Присоединение к трубопроводу

фланцевое

Направление подачи среды

двустороннее

Установочное положение на трубопроводе

любое

Температура окружающей среды, °С

30с999нж,
30с999п,
30нж999нж,
30нж999нж1

От - 40 до + 40

30нж999нж2,
30лс999нж

От - 60 до + 40

Температура рабочей среды,

°С

30с999нж,

до + 425

30нж999нж

до + 350

30нж999нж1

до + 200

30нж999нж2

до + 350

30с999п

до + 180

30лс99нж

до + 425

Характеристика рабочей среды

30с999нж,
30с999п,
30лс999нж

Природный газ, вода, пар, нефть, нефтепродукты. Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли в-ва и другие среды, по отношению к которым применяемые материалы коррозионностоики

30нж999нж,
30нж999нж1,
30нж999нж2

Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли в-ва, хлористый водород - 29% масс, доли в-ва, винилхлорид - 64% и другие среды, по отношению к которым применяемые материалы коррозионностоики.

Присоединительные размеры и размеры уплотнительных

поверхностей корпуса

исп.З, ряд  2 ГОСТ 12815-80 (По желанию заказчика  задвижки  могут изготавливаться с  размерами  уплотнительных поверхностей - исп. 2, 4, 5 ряд 2 ГОСТ 12815-80)

Масса без ЭИМ (кг)

23

39,5

57,5

120

190

Масса с ЭИМ (кг)

41

62,5

80,5

170

240

Схема

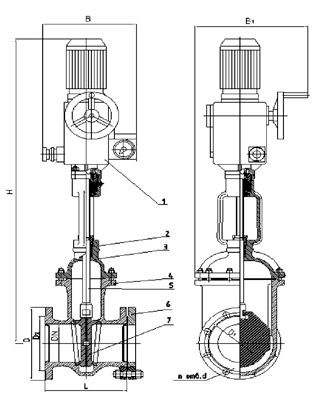

1 - ЭИМ, 2 - Набивка сальника, 3 - Крышка, 4 - Корпус задвижки, 5 - Шпиндель, 6 - Комплект монтажных частей, 7 - Клин.

Габаритные и присоединительные размеры

DN, мм

Размеры, мм

Н

L

D2

D

D1

d

n

50

890

216

102

160

125

18

4

80

995

283

133

195

160

8

100

1035

305

158

230

190

22

150

1150

403

212

300

250

26

200

1280

419

278

360

310

12

При заказе необходимо указать: обозначение изделия, диаметр номинальный (DN), параметры рабочей среды, необходимость комплектации ответными фланцами (комплект монтажных частей). Дополнительно: наличие взрывозащищенного исполнения ЭИМ, исполнение клина, дополнительные требования к испытаниям.

Пример обозначения изделия при заказе:

Задвижка клиновая т/ф 30с999нж2 DN50, PN25, под жидкие среды с комплектом ответных фланцев.

Все задвижки стальные (с, лс, нж). 30с41нж и тд:
