Задвижка соответствует требованиям ТУЗ741-006-00218116-96 и ГОСТ и ГОСТ 5762-2002.
Предназначена для установки на технологических линиях в качестве автоматического запорного устройства при добыче, переработке и транспортировании природного газа, воды, пара.
Наименование |
30лс918нж |
30с918нж |
30нж918нж, |
30нж918нж1 |
Корпус, крышка |
Сталь 20ГЛ |
Сталь 25Л |
12Х18Н9ТЛ |
12Х18Н12МЗТЛ |
Клин |
20Х13Л, 20ГЛ |
20Х13Л |
12Х18Н9ТЛ |
12Х18Н12МЗТЛ |
Шпиндель |
20X13 |
12X18Н9Т |
10X17H13M3T |
|
Набивка сальника |
ГРАФЛЕКС |
Фторопласт |
Диаметр номинальный, DN, мм |
50 |
80 |
100 |
150 |
200 |
|
Давление номинальное PN, МПа (кгс/см2) |
6,3 (63) |
|||||
Класс герметичности затвора |
А по ГОСТ 9544-2005 |
|||||
Управление |
от Электрического Исполнительного Механизма (электропривода) |
|||||
Присоединение к трубопроводу |
фланцевое, сварное |
|||||
Направление подачи среды |
двухстороннее |
|||||
Установочное положение на трубопроводе |
любое |
|||||
Температура окружающей среды, °С |
30с918нж, |
От - 40 до + 40 |
||||
30нж918нж2, |
От - 60 до + 40 |
|||||
Температура рабочей среды, °С |
30с918нж, |
до + 425 |
||||
30нж918нж |
до + 350 |
|||||
30нж918нж1 |
до + 200 |
|||||
30нж918нж2 |
до + 350 |
|||||
30лс918нж |
до + 425 |
|||||
Характеристика рабочей среды |
30с918нж, |
Природный газ, вода, пар, нефть, нефтепродукты. Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли в- ва и другие среды, по отношению к которым применяемые материалы коррозионностойки |
||||
30нж918нж, |
Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли в-ва, хлористый водород - 29% масс. доли в-ва, винилхлорид - 64% и другие среды, по отношению к которым применяемые материалы коррозионностойки. |
|||||
Присоединительные размеры и размеры уплотнительных поверхностей корпуса |
Фланцевое |
исп. 7, ряд 2 ГОСТ 12815-80 (По желанию заказчика задвижки могут изготавливаться с размерами уплотнительных поверхностей - исп. 6 ряд 2 ГОСТ 12815-80) |
||||
Сварное |
концы патрубков под приварку по ГОСТ 16037-80 |
|||||
Масса без ЭИМ, кг |
фланцевая |
33,5 |
50 |
158 |
301 |
389 |
под приварку |
28,5 |
43 |
141 |
266 |
340 |

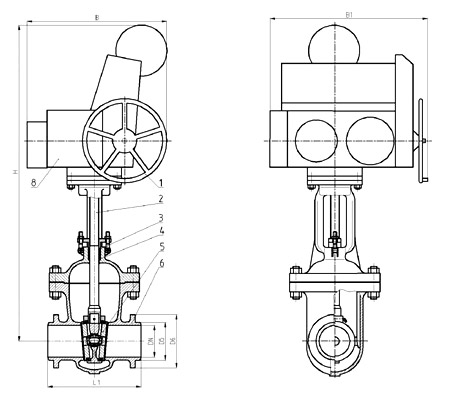

1 - Маховик, 2 - Шпиндель, 3 - Сальниковая набивка, 4 - Крышка, 5 - Клин, 6 - Корпус, 7 - Комплект монтажных частей, 8 - Электропривод.
1 - Маховик, 2 - Шпиндель, 3 - Сальниковая набивка, 4 - Крышка, 5 - Клин, 6 - Корпус, 7 - Комплект монтажных частей, 8 - Электропривод.
DN, мм |
Размеры, мм |
||||||||||||
H |
L |
L1 |
D |
D1 |
D2 |
D3 |
D5 |
D6 |
d |
n |
В |
В1 |
|
50 |
890 |
270 |
250 |
85 |
102 |
175 |
135 |
80 |
110 |
22 |
4 |
320 |
345 |
80 |
995 |
321 |
310 |
115 |
133 |
210 |
170 |
105 |
135 |
22 |
8 |
320 |
345 |
100 |
1020 |
359 |
350 |
145 |
170 |
250 |
200 |
120 |
155 |
26 |
8 |
490 |
64 |
150 |
1165 |
447 |
450 |
205 |
240 |
340 |
280 |
180 |
220 |
33 |
8 |
607 |
620 |
200 |
1230 |
536 |
550 |
265 |
285 |
405 |
345 |
235 |
275 |
33 |
12 |
607 |
620 |
При заказе необходимо указать: обозначение изделия, диаметр номинальный (DN), параметры рабочей среды, тип присоединения к трубопроводу, необходимость комплектации ответными фланцами (комплект монтажных частей).
Дополнительно: наличие взрывозащищенного исполнения ЭИМ, исполнение клина, дополнительные требования к испытаниям.
Задвижка клиновая т/ф 30с918нж DN50, PN63, под жидкие среды с комплектом ответных фланцев.
