Задвижка клиновая фланцевая с пневматическим поршневым исполнительным механизмом (ПЗ) (лс)676нж(п). 30с676нж

Задвижка соответствует требованиям ТУ3741-006-00218116-96 и ГОСТ 5762-2002.

Предназначена для установки на технологических линиях в качестве автоматического запорного устройства при добыче, переработке и транспортировании природного газа, нефтепродуктов, воды, пара.

Достоинства:

  • уплотнительные поверхности корпуса и клина наплавлены высоколегированной сталью, что позволяет длительно эксплуатировать задвижки с заданной герметичностью;
  • по исполнению запорного органа задвижки изготавливаются с затвором в виде жёсткого или двухдискового клина (исполнение с двухдисковым клином значительно снижает вероятность заклинивания затвора при колебаниях температуры рабочей среды).
  • Пневмопривод обеспечивает двухпозиционное управление (открытие и закрытие) клиновых задвижек при местном или дистанционном управлении.
  • Пневмопривод обеспечивает выдачу информационных сигналов о положении штока привода, связанного с клиновыми задвижками.
  • Комплект дополнительных устройств, обеспечивает управление пневмоцилиндром и выдачу информационных сигналов о положении поршня пневмоцилиндра.
  • Привод может быть укомплектован фильтром-стабилизатором давления воздуха.

Материалы основных деталей

Наименование

30лс676нж

30с676нж

30с676п

Корпус, крышка

Сталь 20ГЛ

Сталь 25Л

Сталь 25Л

Клин

20Х13Л,
20ГЛ

20Х13Л

Сталь 25Л
по фторопласту Ф-4

Шпиндель

20X13

20X13

20X13

Набивка сальника

ГРАФЛЕКС

Технические характеристики

Диаметр номинальный, DN, мм

50

80

Давление номинальное PN, МПа (кгс/см2)

6,3 (63)

Класс герметичности затвора

А по ГОСТ 9544-2005

Управление

от Пневматического исполнительного механизма (ПЗ)

Присоединение к трубопроводу

фланцевое

Направление подачи среды

двустороннее

Установочное положение на трубопроводе

любое

Температура окружающей среды, °С

30с676нж,
30с676п

От - 40 до + 40

30лс676нж

От - 60 до + 40

Температура рабочей среды, °С

30с676нж

до + 425

30лс676нж

до + 350

30с676п

до + 180

Усилие, развиваемое приводом, в направлении:

закрытия

задвижки, не менее, кН

17,0

25,5

открытия задвижки, не менее, кН

17,0

25,5

Расход сжатого воздуха на цикл, куб.м

0,06

0,06

Пневматическое питание силовой цепи, МПа

для приводов без фильтра - стабилизатора давления воздуха

0,4 ± 0,04

Для приводов с фильтром - стабилизатором давления воздуха

0,6-0,8

Характеристика рабочей среды

30с676нж, 30лс676нж, 30с676п

Природный газ, вода, пар, нефть, нефтепродукты. Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли в-ва и другие среды, по отношению к которым применяемые материалы коррозионностойки

Масса без ПЗ, не более, кг

22,5

38,5

Масса с ПЗ, не более, кг

158,5

174,5

Схема

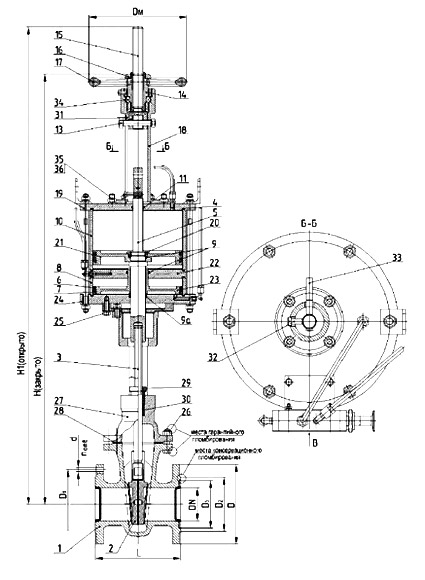

1 - Поршень, 2 - Средний фланец, 3 - Поршень, 4 - Нижний фланец, 5 - Болт, 6 - Гайка, 7 - Крышка, 8 - Прокладка, 9 - Резьбовая втулка, 10 - Сальник, 11 - Винт, 12 - Болт, 13 - Указатель, 14 - Подшипник, 15 - Гайка, 16 - Шпилька, 17 - Полукольцо, 18 - Верхний фланец, 19 - Гайка поршня, 20 - Поршень, 21 - Корпус, 22 - Клин, 23 - Шпиндель, 24 - Прокладка, 25 - Шток, 26 - Манжета, 27 - Манжета, 28 - Гильза, 29 - Кольца, 30 - Гильза, 31 - Кольцо, 32 - Прокладка, 33 - Болт, 34 - Ходовая втулка, 35 - Шпиндель дублера, 36 - Накидная гайка, 37 - Маховик, 38 - Стакан, 39 - Верхний фланец, 40 - Гайка поршня.

Размещение дополнительных устройств

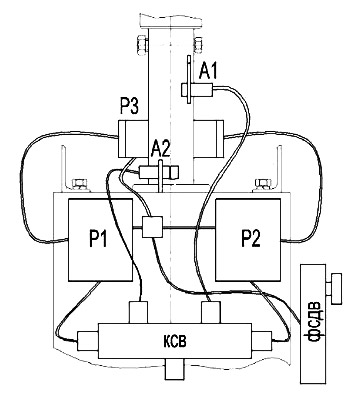

А1,А2 - Индуктивные датчики, Р1,Р2 - Распределительные соленоидные клапаны, Р3 - Пневмораспределитель, КСВ - Коробка соединительная взрывозащищенная, ФСДВ - Фильтр-стабилизатор давления воздуха.

Дополнительные устройства пневмопривода

Электротехнические устройства комплектов дополнительных устройств

Маркировка взрывозащиты

Соленоидный клапан (=24В)

0ExiaIICT6 X

Индуктивный бесконтактный датчик

ExiaIICT6 X

Переключающий усилитель

[Exia]IIC X

Коробка соединительная взрывозащищенная КСВ- 4

2ExeIIT5

Габаритные и присоединительные размеры

DN, мм

Размеры, мм

D1

D1

D2

D3

H

H1

L

d

n

50

175

135

103

88

1110

1240

267

22

4

80

210

170

133

121

1205

1335

318

8

При заказе необходимо указать: обозначение изделия, диаметр номинальный (DN), параметры рабочей среды, необходимость комплектации ответными фланцами (комплект монтажных частей). Дополнительно: наличие взрывозащищенного исполнения ПЗ, исполнение клина, дополнительные требования к испытаниям.

Пример обозначения изделия при заказе:

Задвижка клиновая т/ф 30с676нж DN5Q, PN63, под жидкие среды с комплектом ответных фланцев. Упаковка плотный ящик.

Все задвижки стальные (с, лс, нж). 30с41нж и тд:
