(типа т/ф 31с45нж, 31 лс45нж)
DN 50; 100; 125; 150; 175 PN 10...25 МПа
Изготовление и поставка по ТУ 3741-043-00218147-2005 (взамен ТУ 4111 -40-00218147-93)
Задвижки кованые стальные применяются в качестве запорных устройств на технологических линиях нефтегазодобывающей и нефтегазоперерабатывающей промышленности, энергетики и коммунального хозяйства.
Герметичность затвора задвижек по классу А ГОСТ 9544.
Корпусные детали изготовляются из стали 20, 09Г2С, или из материала заказчика методом горячей объемной штамповки.
Рабочая среда: метанол, неагрессивный природный газ, содержащий жидкие углеводы, этиленгликоль, турбинные масла, вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси, товарная нефть, растворы пенообразователей. Механические примеси до 10мг/нм3 с размером отдельных частиц до 0,2 мм. Т200°С
Допускается применение на других рабочих средах, неагрессивных к материалам деталей задвижек.
Климатическое исполнение по ГОСТ 15150: У1; ХЛ1.
Задвижки изготовляются с клином жесткой конструкции.
Присоединение к трубопроводу:
фланцевое по ГОСТ 9399, с ответными фланцами по ГОСТ 9399, с патрубками под приварку встык. Возможно изготовление с вантузным, хомутовым или иным присоединением, определенным заказчиком.
Задвижки изготовляются с ручным управлением,под элетропривод, с нормальным и взрывозащищенным элетроприводом, а так же со специальным типом и требованиями по управлению.
Все изделия, без исключения, проходят испытания на плотность и прочность материала водой давлением 1,5PN; на герметичность относительно внешней среды воздухом давлением PN;
на работоспособность и герметичность затвора водой давлением 1,1 PN или воздухом давлением 0,6 МПа. По требованию заказчика или проекта возможно проведение дополнительных испытаний по согласованной методике. Каждому изделию присваивается уникальный заводской номер, который выбит на корпусе, указан в табличке и проставлен в паспорте изделия.
По этому номеру возможно восстановление всей информации об изготовлении изделия, контроле и испытаниях. Данная информация хранится в ОТК ОАО «Икар». При включении в проекты или заявки данных задвижек с дополнительными требованиями, например, с климатическим исполнением Т1 по ГОСТ 15150, следует это указывать в соответствующем документе (ведомость арматуры, спецификация и т. п.).
A | B | C | D | E | |||||
---|---|---|---|---|---|---|---|---|---|
Тип арматуры | Материал корпусных деталей | Присоединение к трубопроводу | Управление | Рабочая среда | |||||
11 | Задвижки клиновые с цельным или упругим клином с выдвижным шпинделем | 00 | Ручное | ||||||
01 | Сталь 20 | 11 | Фланцевое исполнение ГОСТ 9399 | 05 | Механический привод с конической передачей | 05 | Вода, пар, жидкие и газообразные нефтепродукты, водогазанефтяные смеси, нефтяной попутный и природный газ | ||
02 | Сталь 09Г2С | 14 | С ответными фланцами ГОСТ 9399 | ||||||
24 | Сталь | 16 | Под приварку встык | ||||||
99 | Прочие | 99 | Прочие | 99 | Прочие | 99 | Прочие |
A | F | Климатическое исполнение | Класс герметичности | ||
---|---|---|---|---|---|
Тип арматуры | Темп. рабочей среды С | ||||
11 | Задвижки клиновые с цельным или упругим клином с выдвижным шпинделем | ||||
05 | до +200 | У1 | А | ||
ХЛ1 | |||||
99 | Прочие |
Пример: Задвижка клиновая с жестким клином DN100 PN 25,0 МПа ХЛ1 из стали 09Г2С, соединение фланцевое, с ручным управлением, для рабочей среды «жидкие и газообразные нефтепродукты» с температурой до +200 °С, класс герметичности А, соответствует обозначению: Задвижка К311012-100 PN 25,0 МПа исполнение: А11 В02С11 D00 Е05 F05 ХЛ1 А.

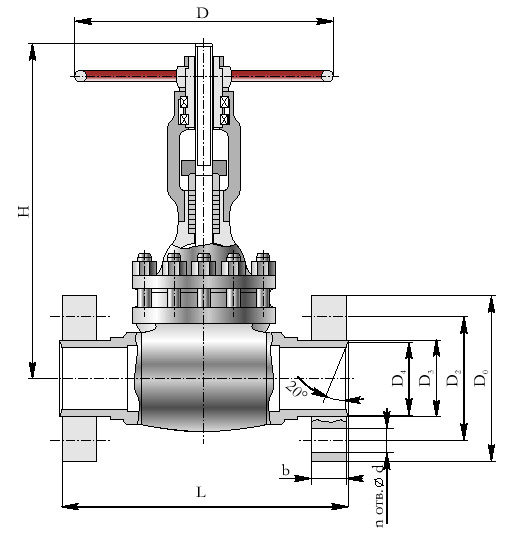

Рис. 1
Рис. 2

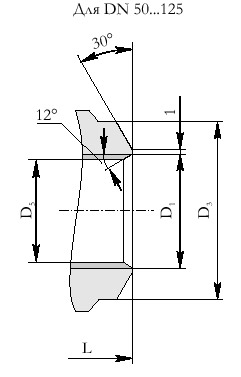

Рис. 3

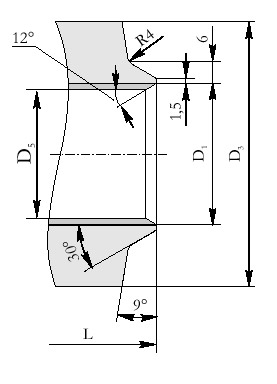

Рис. 4

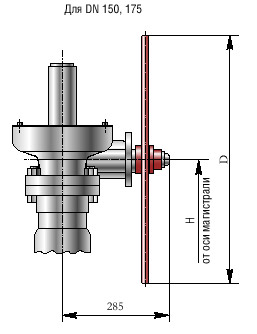

Рис. 5
DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | n | Масса, кг | Рис. | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | D | H | D0 | D1 | D2 | D3 | D4 | D5 | b | d | ||||||
50 | С патрубками под приварку | 10,0...25,0 | 130 | 200 | 300 | - | 57 | - | 83 | - | 55 | - | - | - | 13 | 3 |
Фланцевое по ГОСТ 9399 | 300 | 200 | 300 | 200 | - | 145 | М80х3 | 72 | 55 | 40 | 29 | 6 | 37 | 1 | ||
Фланцевое с ответными фланцами по ГОСТ 9399 | 655 | 200 | 300 | 200 | 57 | 145 | М80х3 | 72 | 55 | 40 | 29 | 6 | 80 | 2 |
80 | С патрубками под приварку | 10,0...25,0 | 305 | 400 | 586 | - | 87 | - | 114 | - | 86 | - | - | - | 63,5 | 3 |
Фланцевое по ГОСТ 9399 | 470 | 400 | 586 | 245 | - | 185 | М110х3 | 100 | 86 | 55 | 33 | 6 | 96,6 | 1 | ||
Фланцевое с ответными фланцами по ГОСТ 9399 | 924 | 400 | 586 | 245 | 87 | 185 | М110х3 | 100 | 86 | 55 | 33 | 6 | 134,1 | 2 |
100 | С патрубками под приварку | 10,0...25,0 | 280 | 400 | 586 | - | 100 | - | 127 | - | 99 | - | - | - | 63 | 3 |
Фланцевое по ГОСТ 9399 | 450 | 400 | 586 | 260 | - | 195 | М125х4 | 115 | 99 | 55 | 36 | 6 | 99 | 1 | ||
Фланцевое с ответными фланцами по ГОСТ 9399 | 900 | 400 | 586 | 260 | 100 | 195 | М125х4 | 115 | 99 | 55 | 36 | 6 | 158 | 2 |
125 | С патрубками под приварку | 10,0...25,0 | 350 | 400 | 586 | - | 125 | - | 159 | - | 92 | - | - | - | 77 | 3 |
Фланцевое по ГОСТ 9399 | 500 | 400 | 586 | 300 | - | 235 | М155х4 | 145 | 123 | 70 | 39 | 8 | 130 | 1 | ||
Фланцевое с ответными фланцами по ГОСТ 9399 | 900 | 400 | 586 | 300 | 125 | 235 | М155х4 | 145 | 123 | 70 | 39 | 8 | 215 | 2 |
150 | С патрубками под приварку | 10,0...25,0 | 400 | 630 | 823 | - | 155 | - | 194 | - | 140 | - | - | - | 203,6 | 4;5 |
Фланцевое по ГОСТ 9399 | 630 | 630 | 823 | 400 | - | 305 | М190х6 | 175 | 154 | 85 | 48 | 8 | 332,8 | 1;5 | ||
Фланцевое с ответными фланцами по ГОСТ 9399 | 1258 | 630 | 823 | 400 | 155 | 305 | М190х6 | 175 | 154 | 85 | 48 | 8 | 596,4 | 2;5 |
175 | С патрубками под приварку | 10,0...25,0 | 480 | 630 | 823 | - | 187 | - | 219 | - | 140 | - | - | - | 217 | 4;5 |
Примечание: Задвижки Dy125 и 175 - неполнопроходные.
Конструктивно КЗ 11012 аналогична ЗКС 160.
