(типа т/ф 30с99нж, 30лс99нж, 30лс99нж, 30с999нж, 30лс999нж, 30лс999нж, 30лс941нж, 30нж941нж, 30нж915нж)
DN 50; 80
PN 1,6; 2,5; 4,0 МПа
Изготовление и поставка по ТУ 3741-043-00218147-2005
Задвижки клиновые с выдвижным шпинделем предназначены для установки на трубопроводах в качестве запорных устройств для воды-пара, жидких и газообразных нефтепродуктов, водогазонефтяных смесей и других сред. Герметичность затвора задвижек по классу А ГОСТ 9544 (-2005).
Корпусные детали изготовляются из стали 25Л,12х18Н9тл, хм25Л по ТУ 4112-017-00218147-99 (KCU-60 > 300 кДж/м2), или из материала заказчика методом литья.
Рабочая среда для стали 25: вода, пар, жидкие и газообразные нефтепродукты, водогазонефтя ные смеси, попутный нефтяной и природный газ, товарная нефть, растворы пенообразователей, T425 С°.
Рабочая среда для стали ХМ25Л: жидкие и газообразные нефтепродукты, водогазонефгяные смеси, попутный нефтяной и природный газ, товарная нефть, растворы пенообразователей, T350 С°.
Рабочая среда для стали 12Х18Н9ТЛ: жидкие и газообразные нефтепродукты, агрессивный среды T560 С0 До пускается применение на других рабочих средах, неагрессивных к материалам деталей задвижек.
Все изделия, без исключения, проходят испытания на плотность и прочность материала водой давлением 1,5PN;
на герметичность относительно внешней среды воздухом или водой давлением PN;
на работоспособность и герметичность затвора водой давлением 1,1 PN или воздухом давлением 0,6 МПа с выборочными испытаниями водой давлением 1,1 PN.
По требованию заказчика или проекта возможно проведение дополнительных испытаний по согласованной методике.
Каждому изделию присваивается уникальный заводской номер, который выбит на корпусе, указан в табличке и проставлен в паспорте изделия.
По этому номеру возможно восстановление всей информации об изготовлении изделия, контроле и испытаниях.
Данная информация хранится в 0TK ОАО «Икар».
При включении в проекты или заявки данных задвижек с дополнительными требованиями, например, об управлении рукояткой вместо маховика, следует это указывать в соответствующем документе (ведомость арматуры, спецификация и т. п.).
A | B | C | D | E | |||||
---|---|---|---|---|---|---|---|---|---|
Тип арматуры | Материал корпусных деталей | Присоединение к трубопроводу | Управление | Рабочая среда | |||||
11 | Задвижки клиновые с цельным или упругим клином с выдвижным шпинделем | 00 | Ручное | ||||||
03 | Сталь 25Л | 01 | Фланцевое исполнение 1 ГОСТ 12815-80 | 09 | Электрический привод | 05 | Вода, пар, жидкие и газообразные нефтепродукты, водогазанефтяные смеси, нефтяной попутный и природный газ | ||
04 | Сталь хм25Л | 02 | Фланцевое исполнение 2 ГОСТ 12815-80 | ||||||
24 | Сталь 12Х18Н9ТЛ | ||||||||
99 | Прочие | 99 | Прочие | 99 | Прочие |
A | F | Климатическое исполнение | Класс герметичности | ||
---|---|---|---|---|---|
Тип арматуры | Темп. рабочей среды С | ||||
11 | Задвижки клиновые с цельным или упругим клином с выдвижным шпинделем | 560 | |||
08 | до +425 | У1 | А | ||
09 | до +350 | ХЛ1 | |||
11 | до +560 | Т1 | |||
99 | Прочие | Прочие |
Пример: Задвижка клиновая с жестким клином DN 50 PN 4,0П МПа ХЛ1 из стали ХМ25Л, фланцевая, с рунным управлением, для рабочей среды «жидкие и газообразные нефтепродукты» с температурой до+425 °С, класс герметичности А, соответствует обозначению:
Задвижка ЗКЛ 13004-050 РN 4,0 МПа исполнение: А11 В04 С01 D00 Е05 F11 ХЛ1 А.

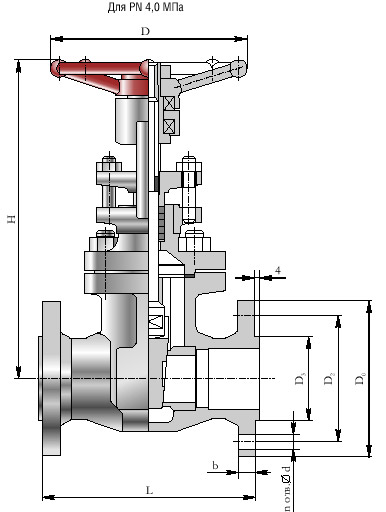

Рис. 1

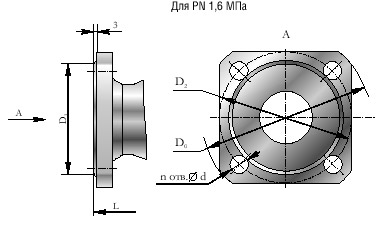

Рис. 2
Рис. 3
Рис. 4
Рис. 5
Рис. 6
Рис. 7
DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | n | Масса, кг | Рис. | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | H | D | D0 | D1 | D2 | D3 | b | d | руч. | под элп. | ||||||
руч. | под элп. | |||||||||||||||
50 | Фланцевое исп. 1 ГОСТ 12815 | 1,6 | 178 | 255 | 255 | 200 | 160 | - | 125 | 102 | 14 | 18 | 4 | 14 | 14,0 | 2;7 |
Фланцевое исп. 2 ГОСТ 12815 | 2,5 4,0 | 216 | 255 | 255 | 200 | 160 | - | 125 | 87 | 17 | 18 | 4 | 14,8 | 14,8 | 1;7 | |
Фланцевое исп. 1 ГОСТ 12815 с ответными фланцами ГОСТ 12820 | 1,6 | 256 | 255 | 255 | 200 | 160 | 59 | 125 | - | 17 | 18 | 4 | 21 | 21 | 3;7 | |
Фланцевое исп. 2 ГОСТ 12815 с ответными фланцами ГОСТ 12821 исп.3 ГОСТ 12815 | 2,5 4,0 | 318 | 255 | 255 | 200 | 160 | 49 | 125 | 58 | 17 | 18 | 4 | 21,8 | 21,8 | 6;7 | |
Фланцевое исп. 1 ГОСТ 12815 с ответными фланцами ГОСТ 12821 | 1,6 | 278 | 255 | 255 | 200 | 160 | 49 | 125 | - | 17 | 18 | 4 | 21 | 21 | 5;7 |
80 | Фланцевое исп. 1 ГОСТ 12815 | 1,6 | 203 | 418 | 392 | 280 | 195 | - | 160 | 133 | 17 | 18 | 4 | 31,1 | 31,1 | 2;7 |
Фланцевое исп. 2 ГОСТ 12815 | 2,5 | 283 | 418 | 392 | 280 | 195 | - | 160 | 120 | 21 | 18 | 8 | 36,1 | 36,1 | 1;7 | |
4,0 | 39 | 39 | ||||||||||||||
Фланцевое исп. 1 ГОСТ 12815 с ответными фланцами ГОСТ 12820 | 1,6 | 300 | 418 | 392 | 280 | 195 | 91 | 160 | - | 17 | 18 | 4 | 40,6 | 40,6 | 3;7 | |
Фланцевое исп. 2 ГОСТ 12815 с ответными фланцами ГОСТ 12821 исп.3 ГОСТ 12815 | 2,5 | 405 | 418 | 392 | 280 | 195 | 78 | 160 | 90 | 21 | 18 | 8 | 47,1 | 47,1 | 6;7 | |
4,0 | 8 | 52,5 | 52,5 | |||||||||||||
Фланцевое исп. 2 ГОСТ 12815 с ответными фланцами ГОСТ 12820 исп.3 ГОСТ 12815 | 2,5 | 385 | 418 | 392 | 280 | 195 | 91 | 160 | - | 21 | 18 | 8 | 47,1 | 47,1 | 4;7 | |
Фланцевое исп. 1 ГОСТ 12815 с ответными фланцами ГОСТ 12821 | 1,6 | 315 | 418 | 392 | 280 | 195 | 78 | 160 | 90 | 17 | 18 | 4 | 44,6 | 44,6 | 5;7 |
Примечание: Фланцы корпусов изготавливаются в исполнении 1...5 по ГОСТ 12815-80 и в исполнении под приварку.
