(типа т/ф 30ч25бр, 30ч925бр, 30ч25брм, 30ч9256рм, 30ч5256рм)
DN 500; 600; 800; PN 0,25 МПа
Изготовление и поставка по ТУ 26-07-1214-79
Задвижки клиновые о невыдвижным шпинделем применяются в качестве запорных устройств на трубопроводах для воды.
Тип задвижек: клиновые с невыдвижным шпинделем.
Корпусные детали изготовляются из чугуна СЧ 20 методом литья.
Рабочая среда вода. Температура рабочей среды до +100 °С; климатическое исполнение УЗ или Т1 по ГОСТ 15150.
Температура окружающей среды не ниже минус 10 °С.
Присоединение к трубопроводу: фланцевое по ГОСТ 12815, с ответными фланцами по ГОСТ 12820.
Задвижки изготовляются с ручным управлением, с электроприводом, а так же со специальным типом и требованиями по управлению.
Все изделия, без исключения, проходят испытания на плотность и прочность материала водой давлением 1,5PN; на герметичность относительно внешней среды водой давлением PN; на работоспособность и герметичность затвора водой давлением 1,1 PN.
По требованию заказчика или проекта возможно проведение дополнительных испытаний по согласованной методике. Каждому изделию присваивается уникальный заводской номер, который выбит на корпусе, указан в табличке и проставлен в паспорте изделия.
По этому номеру возможно восстановление всей информации об изготовлении изделия, контроле и испытаниях. Данная информация хранится в ОТК ОАО «Икар». При включении в проекты или заявки данных клапанов с дополнительными требованиями, следует это указывать в соответствующем документе (ведомость арматуры, спецификация и т. п.).
A | B | C | D | ||||
---|---|---|---|---|---|---|---|
Тип арматуры | Материал корпусных деталей | Присоединение к трубопроводу | Управление | ||||
12 | Задвижки клиновые с цельным или упругим клином с невыдвижным шпинделем | 00 | Ручное | ||||
51 | Чугун Сч 20 | 01 | Фланцевое исполнение 1 ГОСТ 12815-80 | 09 | Электрический привод | ||
12 | С ответными фланцами ГОСТ 12820 | ||||||
99 | Прочие | 99 | Прочие | 99 | Прочие |
A | E | F | Климатическое исполнение | |||
---|---|---|---|---|---|---|
Тип арматуры | Рабочая среда | Темп. рабочей среды С | ||||
12 | Задвижки клиновые с цельным или упругим клином с невыдвижным шпинделем | 01 | Вода | |||
02 | до +100 | У3 | ||||
Т1 | ||||||
99 | Прочие | 99 | Прочие |
Пример: Задвижка клиновая с невыдвижным шпинделем DN 800 PN 0,25 МПа УЗ из чугуна СЧ20, фланцевое присоединение, с электроприводом, для рабочей среды «вода» с температурой до +100 °С, соответствует обозначению: Задвижка К312010-500 PN 0,25 МПа исполнение: А12 В51 С01 D09 Е01 F02 УЗ.

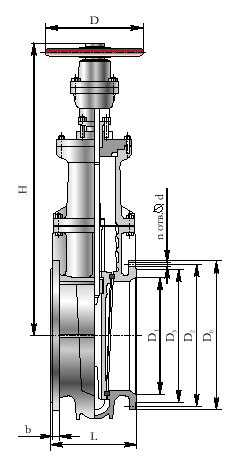

Рис.1
Рис. 2
Рис. 3
DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | n | Масса, кг | Рис. | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | H | D | D0 | D1 | D2 | D3 | b | d | руч. | |||||
руч. | ||||||||||||||
500 | Фланцевое исп.1 по ГОСТ 12815 | 0,25 | 350 | 1265 | 400 | 640 | 500 | 600 | 570 | 25 | 23 | 16 | 562 | 1;2 |
600 | Фланцевое исп.1 по ГОСТ 12815 | 0,25 | 390 | 1420 | 640 | 755 | 600 | 705 | 670 | 25 | 27 | 20 | 780 | 1;2 |
800 | Фланцевое исп.1 по ГОСТ 12815 | 0,25 | 470 | 1740 1660* | 640 | 975 | 800 | 920 | 880 | 29 | 30 | 24 | 1720 1649* | 1;2;3 |
