Изготовление и поставка по ТУ 26-07-1161-77
Изготовление и поставка по ТУ 26-07-1380-85
Клапаны запорные проходные предназначены для установки в качестве запорных устройств на трубопроводах для углекислоты (КЗ 22004) и жидкого и газообразного аммиака (КЗ 22011), а также других сред, не агрессивных к материалам деталей клапанов.
Герметичность клапанов по классу А ГОСТ 9544.
Корпусные детали изготовляются из стали 20,25, 09Г2С, 20ХНЗА, или из материала заказчика.
Рабочая среда:
для КЗ 22004 - углекислота;
для КЗ 22011 - жидкий и газообразный аммиак, природный и сжиженный газ.
Климатическое исполнение по ГОСТ 15150: У1; ХЛ1. Тип корпуса клапана - проходной.
Присоединение к трубопроводу - цапковое с наружной резьбой. Управление - ручное.
Все изделия, без исключения, проходят испытания на плотность и прочность материала водой давлением 1,5PN; на герметичность относительно внешней среды воздухом давлением PN;
на работоспособность и герметичность затвора воздухом давлением PN.
По требованию заказчика или проекта возможно проведение дополнительных испытаний по согласованной методике.
При включении в проекты или заявки данных клапанов с дополнительными требованиями, например, об изготовлении клапанов на давление, отличное от приведенного в настоящем разделе, следует это указывать в соответствующем документе (ведомость арматуры, спецификация и т. п.).
A | B | C | D | E | |||||
---|---|---|---|---|---|---|---|---|---|
Тип арматуры | Материал корпусных деталей | Присоединение к трубопроводу | Управление | Рабочая среда | |||||
00 | Ручное | ||||||||
22 | Клапаны запорные сальниковые и бессальниковые проходные с резьбой шпинделя в среде | 02 | Сталь 09Г2С | 51 | Цапковое | 21 | Жидкий и газообразный аммиак | ||
05 | Сталь 20ХНЗА | 31 | Углекислота | ||||||
07 | Сталь 25 | ||||||||
99 | Прочие | 99 | Прочие | 99 | Прочие | 99 | Прочие |
A | E | F | Климатическое исполнение | Класс герметичности | |||
---|---|---|---|---|---|---|---|
Тип арматуры | Рабочая среда | Темп. рабочей среды С | |||||
22 | Клапаны запорные сальниковые и бессальниковые проходные с резьбой шпинделя в среде | 21 | Жидкий и газообразный аммиак | 32 | от -40 до +150 | У1 | А |
31 | Углекислота | 33 | от -70 до +150 | ХЛ1 | |||
34 | от -80 до +150 | ||||||
99 | Прочие | 99 | Прочие | Прочие |
Пример: Клапан запорный проходной DN 10 PN 10,0 МПа, У1 из стали 09Г2С, цапковый с наружной резьбой, с ручным управлением, для рабочей среды «углекислота» с температурой от минус 80 °С до +150 °С, класс герметичности А, соответствует обозначению: Клапан запорный проходной КЗ 22004-010 PN 10,0 МПа исполнение: А22 В02 C51 D00 Е31 F34 У1 А.

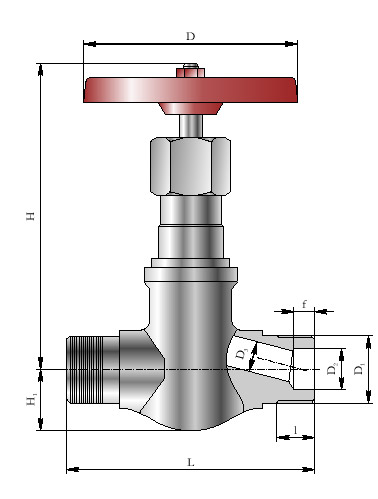

Рис. 1
DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | Масса, кг | Рис. | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | H | H1 | D | D1 | D2 | D3 | l | f | |||||
10 | Цапковое с наружной резьбой | 10,0 | 95 | 130 | 26 | 100 | М27х1,5 | 18 | 10 | 17 | 4 | 1,17 | 1 |
15 | Цапковое с наружной резьбой | 116 | 150 | 30 | 120 | М36х2 | 25 | 14 | 24 | 4 | 1,81 | 1 |
DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | Масса, кг | Рис. | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | H | H1 | D | D1 | D2 | D3 | l | f | |||||
15 | Цапковое с наружной резьбой | 2,5 | 120 | 137 | 30 | 120 | М33х1,5 | 20 | 14 | 17 | 10 | 2,0 | 1 |
