(типа т/ф 15с52нжм9м, 15с52нжм10м, 15с52нжм11м)
DN 15; 20; 25; 32; 40 PN 6,3 МПа
Изготовление и поставка по ТУ 26-07-1567-91
Клапаны запорные проходные предназначены для установки в качестве запорного устройства на трубопроводах для воды, пара и газа.
Герметичность затвора клапанов по классу С и А ГОСТ 9544.
Корпусные детали изготовляются из стали 20 или из материала заказчика.
Рабочая среда: вода, пар, газ. Допускается применение на других рабочих средах, неагрессивных к материалам деталей клапанов.
Климатическое исполнение У1 и Т1 по ГОСТ 15150.
Тип корпуса клапана - проходной.
Присоединение к трубопроводу:
фланцевое по ГОСТ 12815, с ответными фланцами по ГОСТ 1282 с патрубками под приварку встык.
Управление - ручное.
Все изделия, без исключения, проходят испытания на плотность, прочность материала водой давлением 1,5PN; на герметичность относительно внешней среды воздухом давлением PN; герметичность затвора водой давлением 1,1 PN.
По требованию заказчика или проекта возможно проведение дополнительных испытаний по согласованной методике.
При включении в проекты или заявки данных клапанов с дополнительными требованиями, следует это указывать в соответствующем документе (ведомость арматуры, спецификация и т. п.).
A | B | C | D | E | |||||
---|---|---|---|---|---|---|---|---|---|
Тип арматуры | Материал корпусных деталей | Присоединение к трубопроводу | Управление | Рабочая среда | |||||
00 | Ручное | 02 | Вода, пар | ||||||
22 | Клапаны запорные сальниковые и бессальниковые проходные с резьбой шпинделя в среде | 01 | Сталь 20 | 03 | Фланцевое исполнение 3 ГОСТ 12815-80 | 05 | Вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси, нефтяной попутный и природный газ | ||
02 | 13 | С ответными фланцами ГОСТ 12821 | |||||||
23 | |||||||||
26 | |||||||||
42 | |||||||||
16 | Под приварку встык | ||||||||
99 | Прочие | 99 | Прочие | 99 | Прочие | 99 | Прочие |
A | F | Климатическое исполнение | Класс герметичности | ||
---|---|---|---|---|---|
Тип арматуры | Темп. рабочей среды С | ||||
22 | Клапаны запорные сальниковые и бессальниковые проходные с резьбой шпинделя в среде | 10 | до +400 | У1 | А |
Т1 | С | ||||
99 | Прочие | Прочие |
Пример: Клапан запорный проходной DN 25 PN 6,3 МПа, У1 из стали 20, с патрубками под приварку, с ручным управлением, для рабочей среды «вода, пар» с температурой до +400 °С, класс герметичности А, соответствует обозначению: Клапан запорный проходной КЗ 21200-025М PN 6,3 МПа исполнение: А22 В01 С16 D00 Е02 F10 У1 А.

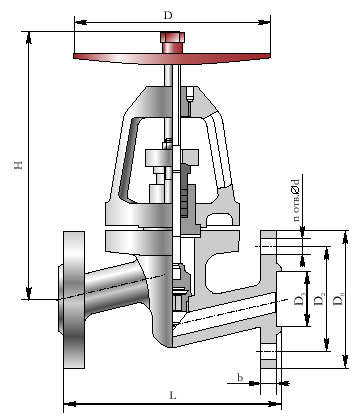

Рис. 1
Рис. 2
Рис. 3
DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | n | Масса, кг | Рис. | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | H | D | D0 | D1 | D2 | D3 | b | d | ||||||
15 | Фланцевое исп.3 ГОСТ 12815 | 6,3 | 175 | 206 | 150 | 105 | - | 75 | 40 | 16 | 14 | 4 | 6,9 | 1 |
Фланцевое исп.3 ГОСТ 12815 с ответными фланцами ГОСТ 12821 исп.2 ГОСТ 12815 | 273 | 12 | 19 | 10,5 | 2 | |||||||||
Под приварку встык | 175 | - | 15 | - | 31 | - | - | - | 5,4 | 3 |
20 | Фланцевое исп.3 ГОСТ 12815 | 6,3 | 190 | 220 | 200 | 125 | - | 90 | 50 | 18 | 18 | 4 | 8,9 | 1 |
Фланцевое исп.3 ГОСТ 12815 с ответными фланцами ГОСТ 12821 исп.2 ГОСТ 12815 | 304 | 18 | 26 | 14 | 2 | |||||||||
Под приварку встык | 190 | - | 20 | - | 38 | - | - | - | 6,1 | 3 |
25 | Фланцевое исп.3 ГОСТ 12815 | 6,3 | 200 | 220 | 200 | 135 | - | 100 | 57,5 | 20 | 18 | 4 | 11,5 | 1 |
Фланцевое исп.3 ГОСТ 12815 с ответными фланцами ГОСТ 12821 исп.2 ГОСТ 12815 | 318 | 25 | 33 | 17,9 | 2 | |||||||||
Под приварку встык | 200 | - | 25 | - | 46 | - | - | - | 7,1 | 3 |
32 | Фланцевое исп.3 ГОСТ 12815 | 6,3 | 210 | 301 | 250 | 150 | - | 110 | 65 | 21 | 22 | 4 | 16 | 1 |
Фланцевое исп.3 ГОСТ 12815 с ответными фланцами ГОСТ 12821 исп.2 ГОСТ 12815 | 336 | 31 | 39 | 25,3 | 2 | |||||||||
Под приварку встык | 210 | - | 32 | - | 52 | - | - | - | 10,3 | 3 |
40 | Фланцевое исп.3 ГОСТ 12815 | 6,3 | 225 | 299 | 250 | 165 | - | 125 | 75 | 21 | 22 | 4 | 17,9 | 1 |
Фланцевое исп.3 ГОСТ 12815 с ответными фланцами ГОСТ 12821 исп.2 ГОСТ 12815 | 335 | 37 | 46 | 27,7 | 2 | |||||||||
Под приварку встык | 225 | - | 40 | - | 58 | - | - | - | 12,7 | 3 |
