(типа т/ф 19с53нж, 19лс53нж)
DN100 DN100
PN 16,0 МПа PN 25,0 МПа
Изготовление и поставка по ТУ 3742-003-00218147-96
Затворы обратные предназначены для предотвращения обратного потока рабочей среды в трубопроводе при отключении насоса или аварийной ситуации на трубопроводе.
Герметичность затвора по ГОСТ 13252-91. Корпусные детали изготовляются из стали 25Л, хм25Л по ТУ 4112-017-00218147-99 (KCU-60 > 400 кДж/м2), или из материала заказчика методом литья.
Рабочая среда: вода сеноманская, подтоварная или техническая. Допускается применение на других рабочих средах, неагрессивных к материалам деталей клапанов.
Климатическое исполнение по ГОСТ 15150: У1; ХЛ1.
Присоединение к трубопроводу: фланцевое
исполнения 7 по ГОСТ 12815, с ответными фланцами исполнения 7
по ГОСТ 12821, под приварку встык.
Все изделия, без исключения, проходят испытания на плотность и прочность материала водой давлением 1.5PN; на работоспособность и герметичность затвора водой давлением 1,1PN. По требованию заказчика или проекта возможно проведение дополнительных испытаний по согласованной методике. Каждому изделию присваивается уникальный заводской номер, который выбит на корпусе, указан в табличке и проставлен в паспорте изделия. По этому номеру возможно восстановление всей информации об изготовлении изделия, контроле и испытаниях. Данная информация хранится в ОТК ОАО «Икар». При включении в проекты или заявки данных клапанов с дополнительными требованиями, например, о размерах разделки под приварку встык, отличных от приведенных в настоящем разделе каталога, следует это указывать в соответствующем документе (ведомость арматуры, спецификация и т. п.).
A | B | C | D | ||||
---|---|---|---|---|---|---|---|
Тип арматуры | Материал корпусных деталей | Присоединение к трубопроводу | Рабочая среда | ||||
45 | Затворы обратные однодисковые без демпфера | 03 | Сталь 25Л | 07 | Фланцевое исполнение 7 ГОСТ 12815-80 | 03 | Вода синеманская, подтоварная или техническая |
04 | Сталь хм25Л | 13 | С ответными фланцами ГОСТ 12821 | ||||
16 | Под приварку встык | ||||||
99 | Прочие | 99 | Прочие | 99 | Прочие |
A | E | Климатическое исполнение | ||
---|---|---|---|---|
Тип арматуры | Темп. рабочей среды С | |||
45 | Затворы обратные однодисковые без демпфера | 01 | до +50 | У1 |
ХЛ1 | ||||
99 | Прочие |
Пример:Клапан запорный проходной DN 15 PN 16,0 МПа ХЛ1 из стали 25Л, под приварку встык, с ручным управлением, для рабочей среды «вода синеманская» с температурой до +50 °С, соответствует обозначению: Затвор КЗ 44090 PN 16,0 МПа исполнение: А45 ВОЗ С16 Е03 F01 ХЛ1.

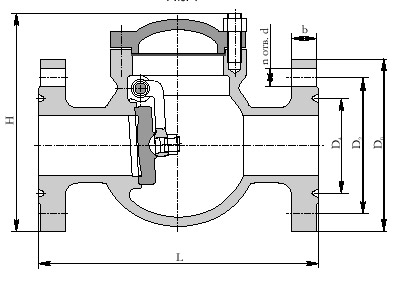

Рис. 1
Рис. 2
Рис. 3
DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | n | Масса, кг | Рис. | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | H | D0 | D2 | D3 | D4 | I | b | d | ||||||
100 | Фланцевое исп.7 ГОСТ 12815 | 16,0 | 430 | 562 | 265 | 210 | - | 145 | - | 37 | 30 | 8 | 81 | 1 |
25,0 | 48 | 88 | ||||||||||||
Фланцевое исп.7 с ответными фланцами | 16,0 | 650 | 37 | 131 | 2 | |||||||||
25,0 | 680 | 48 | 144 | |||||||||||
Под приварку встык | 16,0 | 430 | - | - | 110 | - | 20 | - | - | - | 54 | 3 | ||
25,0 | 114 | - | 54 | |||||||||||
150 | Фланцевое исп.7 ГОСТ 12815 | 16,0 | 550 | 562 | 350 | 290 | - | 205 | - | 47 | 33 | 12 | 208 | 1 |
20,0 | 637 | 394 | 318 | 211 | 84 | 39 | 277 | |||||||
25,0 | ||||||||||||||
Фланцевое исп.7 с ответными фланцами | 16,0 | 830 | 350 | 290 | 205 | 47 | 33 | 305 | 2 | |||||
20,0 | 1012 | 394 | 318 | 211 | 84 | 39 | 522 | |||||||
25,0 | ||||||||||||||
Под приварку встык | 16,0 | 550 | 525 | - | - | 161 | - | - | - | - | 157 | 3 | ||
20,0 | 196 | - | 162 | |||||||||||
25,0 |
