(типа т/ф 19ч55п У1)
DN 100; 150; 200; 250; 300 PN 1,0 МПа
Изготовление и поставка по ТУ 3742-034-00218147-2003
Затвор обратный предназначен для перекрытия потока рабочей среды в обратном направлении на трубопроводах для жидких сред.
Герметичность затвора по ГОСТ 13252-91. Корпусные детали изготовляются из стали 25Л, СЧ 20 или из материала заказчика методом литья. Рабочая среда: щелочная, с содержанием щелочи до 24%, содержание твердых частиц от 1,0 до 1000 г/л, величина частиц не более 0,5 мм, пульпа, глинозем.
Температура рабочей среды: до +90 °С. Климатическое исполнение У1.
Присоединение к трубопроводу: фланцевое по ГОСТ 2815, с ответными фланцами по ГОСТ 12821.
Управление-автоматический (потоком рабочей среды).
Установочное положение - горизонтальное
(надпись «верх» - сверху) или вертикальное (стрелка на корпусе направлена вверх).
Гарантийный срок эксплуатации -12 месяцев со дня ввода в эксплуатацию.
Гарантийная наработка -1000 циклов в период гарантийного срока эксплуатации.
Все изделия, без исключения, проходят испытания на плотность и прочность материала. По требованию заказчика или проекта возможно проведение дополнительных испытаний по согласованной методике.
Каждому изделию присваивается уникальный заводской номер, который выбит на корпусе, указан в табличке и проставлен в паспорте изделия. По этому номеру возможно восстановление всей информации об изготовлении изделия, контроле и испытаниях. Данная информация хранится в ОТК ОАО «Икар». При включении в проекты или заявки данных затворов с дополнительными требованиями, например, об исполнении фланцев по ГОСТ 12815, отличном от приведенного в настоящем разделе, следует это указывать в соответствующем документе (ведомость арматуры, спецификация и т. п.).
A | B | C | E | F | Климатическое исполнение | ||||
---|---|---|---|---|---|---|---|---|---|
Тип арматуры | Материал корпусных деталей | Присоединение к трубопроводу | Рабочая среда | Темп. рабочей среды С | |||||
45 | Затворы обратные однодисковые без демпфера | 03 | Сталь 25Л | 01 | Фланцевое исполнение 1 ГОСТ 12815-80 | Вода щелочная, содержание щелочи до 24%. Содержание твердых частиц от 1,0 до 1000г/л, величиной не более 0,5 мм | 02 | до +100 | У1 |
51 | СЧ20 | 13 | С ответными фланцами ГОСТ 12821-80 | ||||||
99 | Прочие | 99 | Прочие | Прочие | 99 | Прочие |
Пример:Затвор обратный DN100 PN 1,0 МПа ХЛ1 из чугуна СЧ20, с ответными фланцами ГОСТ 12821-80, для рабочей среды «вода щелочная» с температурой до +90 °С, соответствует обозначению: Затвор обратный КЗ 44096-100 PN 1,0 МПа исполнение: А45 В51 С13 Е13 ГО2У1.

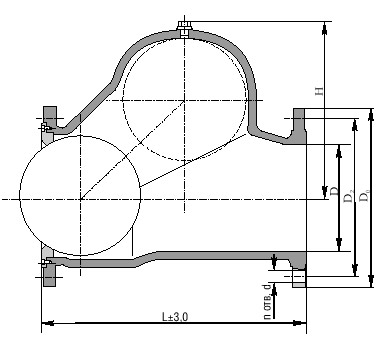

Рис. 1
Рис. 2
DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | n | Масса, кг | Рис. | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | H | D | D0 | D1 | D2 | D3 | h | b | d | ||||||
100 | Фланцевое исп.1 ГОСТ 12815 | 1,0 | 350 | 208 | 100 | 215 | - | 180 | - | - | - | 18 | 8 | 24 | 1 |
c отв. флан. ГОСТ 2815 | 33,3 | 2 | |||||||||||||
150 | Фланцевое исп.1 ГОСТ 12815 | 1,0 | 460 | 285 | 150 | 280 | - | 240 | - | - | - | 22 | 8 | 40 | 1 |
c отв. флан. ГОСТ 2815 | 55 | 2 | |||||||||||||
200 | Фланцевое исп.1 ГОСТ 12815 | 1,0 | 500 | 365 | 200 | 335 | - | 295 | - | - | - | 22 | 8 | 70 | 1 |
c отв. флан. ГОСТ 2815 | 102 | 2 | |||||||||||||
250 | Фланцевое исп.1 ГОСТ 12815 | 1,0 | 600 | 450 | 250 | 390 | - | 350 | - | - | - | 22 | 12 | 122 | 1 |
c отв. флан. ГОСТ 2815 | 161 | 2 | |||||||||||||
300 | Фланцевое исп.1 ГОСТ 12815 | 1,0 | 750 | 550 | 300 | 440 | - | 400 | - | - | - | 22 | 12 | 205 | 1 |
c отв. флан. ГОСТ 2815 | 275 | 2 |
