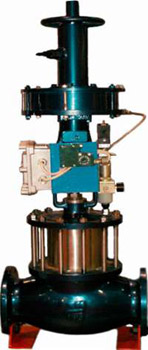

Клапан отсечной сильфонный с поршневым исполнительным механизмом (ПИМ) 22нж615п

Клапан отсечной сильфонный с поршневым исполнительным механизмом (ПИМ) 22нж615п

Клапан соответствует требованиям ТУЗ742-012-0218118-98.
Клапан предназначен для установки на трубопроводах с целью быстрого отсекания потока рабочей среды.

Достоинства:

  • все элементы клапана изготовлены из коррозионностойкой стали, отсутствуют элементы из цветных металлов;
  • клапан управляется пневматическим исполнительным механизмом ПИМ;
  • наличие сильфона клапана позволяет изолировать сальниковый узел от воздействия рабочей среды;
  • особенностью отсечного клапана является быстродействие (до 1 сек.), которое обеспечивается срабатыванием винтовой пружины в момент закрытия;
  • оптимизация проточной части за счет исключения нижней крышки предотвращает скапливание рабочей среды при продувке системы.

Материалы основных деталей

Наименование

22нж615п

Корпус, крышка

Сталь 12Х18Н9ТЛ

Шток, сильфон

08Х18Н10Т

Золотник

12Х18Н9Т

Уплотнитель золотника

Фторопласт - 4

Набивка сальника

Фторопласт-4

Уплотнение по штоку

сильфонное

Технические характеристики

Диаметр номинальный, DN, мм

15

20

25

32

40

50

80

100

150

Давление номинальное PN, МПа

1,6(16)

Условное давление управляющего воздуха, МПа (кгс/см2)

0,2* (2,0*)

0,4* (4,0*)

Ход штока, мм.

6

8

8

8

16

16

25

30

40

Тип клапана

нормально закрытый (НЗ)

Перепад давлений не более, МПа (кгс/см2)

0,6 (6)

Время срабатывания не более, сек.

1 секунды

Герметичность затвора

класс "А" по ГОСТ 9544-93

Температура окружающей среды, °С

от минус 40 до + 40

Температура рабочей среды, °С

до плюс 150

Характеристика рабочей среды

Отравляющие вещества люизит-до 82% с твердыми включениями мышьяка, шлака, смол до 4% массовой доли и размерами частиц твердых включений до 70 мкм, зарин, зоман, Vx, растворы или абгазы, содержащие эти ОВ. Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли вещества, хлористый водород-29%, винилхлорид-64% и другие среды по отношению к которым применяемые материалы коррозионностойки.

Комплектация:

Редуктор давления с фильтром, конечный выключатель KB -04, клапан электромагнитный распределительный (напряжение 24В), коробка клемнная взрывозащищенная, комплект ответных фланцев и крепежа.

Масса (кг), без фланцев и доп. блоков

39,6

42,2

45,2

48,2

56,2

61,2

87,8

116

181,6

Примечание *: при установке клапана на объект УХО давление управляющего воздуха 0,63 Мпа (6,3 кгс/см2).

Схема

1 - Золотник, 2 - Сильфон(Шток), 3 - Штифт, 4 - Кольцо поднабивочное, 5 - Кольцо уплотнительное, 6 - Втулка, 7 - Втулка резьбовая, 8 - Крышка, 9 - Гайка, 10 - Прокладка, 11 - Указатель, 12 - Корпус, 13— Муфта, 14 - Гайка, 15 - Гайка, 16 - Шпилька, 30 - Пневматический Исполнительный Механизм (ПЗ).

Габаритные и присоединительные размеры

DN, мм

Размеры, мм

D

D1

D2

D3

D4

d

n

Н

L

15

95

65

47

40

28

14

4

630

130

20

105

75

58

51

35

14

4

655

150

25

115

85

68

58

42

14

4

655

160

32

135

100

78

66

50

18

4

655

180

40

145

110

88

76

60

18

4

735

200

50

160

125

102

88

72

18

4

735

230

80

195

160

133

121

105

18

4

745

310

100

215

180

158

150

128

18

8

750

350

150

280

240

212

204

182

22

8

765

480

Имеется Разрешение Федеральной службы по экологическому, технологическому и атомному надзору на применение клапанов запорных стальных и клапанов отсечных на взрывопожароопасных и химически опасных производствах и объектах, связанных с обращением или хранением взрывопожароопасных, токсичных и высокотоксичных веществ и смесей, в том числе на объектах по уничтожению химического оружия.

Пример обозначения изделия при заказе

Клапан отсечной сильфонный т/ф 22нж615п DN50, PN16. Упаковка - плотный ящик.





Все клапаны отсечные с Пневматическим Исполнительным Механизмом:
