Клапан регулирующий фланцевый с Мембранным Исполнительным Механизмом (МИМ) 25c48(50), 25нж48(50)нж, 25нж48(50)нж1

Клапан регулирующий фланцевый с Мембранным Исполнительным Механизмом (МИМ) 25c48(50), 25нж48(50)нж, 25нж48(50)нж1
Клапан соответствует требованиям ТУ3742-016-00218118-2001 и ГОСТ 12893-83.

Предназначен  для установки на трубопроводах с целью непрерывного регулирования расхода и других параметров рабочей среды. Клапан комплектуется МИМ ППХ по ГОСТ 13373-67.

Клапан может комплектоваться:

  • пневмопозиционером 1111-1, электропневмопозиционером ЭПП-1, ЭПП-1 Ех,
  •  фильтром-стабилизатором давления воздуха ФСДВ или редуктором,
  •  концевыми выключателями крайних положений КВД-600,
  • верхним ручным дублёром,
  • электропневмоклапаном.

Достоинства:

  • применение, в качестве сальниковой набивки, графитовых колец позволяет увеличить срок службы узла сальника в несколько раз по сравнению с уплотнением из асбеста;
  • клапаны выпускаются с линейной и равнопроцентной пропускной характеристикой.

Материалы основных деталей

Наименование

25с48нж(НО),
25с50нж(НЗ)

25нж48нж(НО),
25нж50нж(НЗ)

25нж48нж1(НО),
25нж50нж1(НЗ)

Корпус, крышка

Сталь 25Л

12Х18Н9ТЛ

12X18H12M3 Т Л

Детали затвора

Сталь 20X13

Сталь 14X17H2

10X11H23T3MP,
10X17H13M3T

Набивка сальника

Графлекс

Прокладки

Паронит ПОН-Б

Паронит ПК

Технические характеристики

Диаметр номинальный, DN, мм

15

25

40

50

80

Условная пропускная способность, Kvy, М3/ч

0,1; 0,16; 0,25; 0,4;
0,6; 1,0; 1,6; 2,5

4,0; 6,3;
10; 16

10; 16;
25; 40

16; 25;
40; 63

40; 63;
100; 160

Допустимая протечка воды в затворе, дмЗ/мин, не более: для DN25-80 при Рисп.=0,4МПа, для DN15 при Рисп.=1,6МПа

3,2; 5,3; 8,3; 13,2;
19,4; 32,0; 53,0; 83,0

0,066; 0,1;
0,16; 0,26

0,16; 0,26;
0,41; 0,66

0,26; 0,41;
0,66; 1,0

0,66; 1,0;
1,6; 2,6

Давление номинальное PN, МПа (кгс/см2)

6,3 (63)

Перепад давлений не более, МПа кгс/см2)

2,5 (25)

Условное давление управляющего воздуха, МПа (кгс/см2)

0,25 (2,5)

Температура окружающей среды, °С

 От -40 до +50

Температура рабочей среды, °С

 От -40 до +350

Характеристика рабочей среды

25с48(50)нж

Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли вещества. Жидкие или газообразные среды, по отношению к которым применяемые материалы коррозионностойки

25нж48(50)нж 25нж48(50)нж1

Воздух, вода, щелочь, перекись водорода, рассол (водный раствор СаС12), азот. Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли, хлористый водород-29%, винилхлорид-64% и другие среды, по отношению к которым применяемые материалы коррозионностойки.

Присоединительные размеры и размеры уплотнительных поверхностей корпуса

по ГОСТ 12815-80 исп.5 ряд 2

Масса клапана без учета МИМа и позиционера (кг)

7,5

36

54

62

110

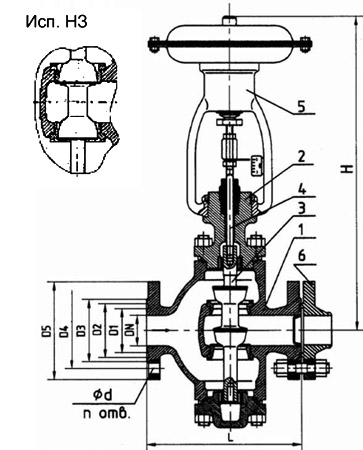

Схема

1- Корпус, 2 - Крышка, 3 - Плунжер, 4 - Шток, 5 - МИМ, 6 - Комплект монтажных частей.

 Габаритные и присоединительные размеры

DN,мм

Размеры, мм

D1

D2

D3

D4

D5

n

d

Н

L

15

28

40

47

75

105

4

14

536

180

25

42

58

68

100

135

4

18

545

210

40

60

76

88

125

165

22

650

260

50

72

88

102

135

175

22

675

300

80

105

121

133

170

210

8

22

815

380

При заказе необходимо указать: обозначение изделия, диаметр номинальный (DN), параметры рабочей среды. Дополнительно: условную пропускную способность (Kvy, мЗ/ч), наличие ручного дублёра, наличие позиционера, необходимость комплектации ответными фланцами (комплект монтажных частей).

Пример обозначения изделия при заказе

Клапан регулирующий 25с48нж DN80, PN63, Kvy = 6ЗмЗ/ч, характеристика- линейная, МИМ с электропневмопозиционером и фильтром-редуктором. 
