Клапан смесительный фланцевый с Электрическим Исполнительным Механизмом (ЭИМ) 27ч908нж

Клапан смесительный фланцевый с Электрическим Исполнительным Механизмом (ЭИМ) 27ч908нж

Клапан соответствует требованиям ТУ 26-07-417-87.

Предназначен: для установки на трубопроводах или технологическом оборудовании для смешивания двух потоков среды с целью регулирования различных параметров суммарного потока.

Материалы основных деталей

Наименование

Материал

Корпус, крышка

Чугун СЧ20

Детали затвора

20X13

Сальниковая набивка

Фторопласт

Прокладки

Паронит ПОН - Б

Технические характеристики

Диаметр номинальный, DN, мм

50

80

100

125

Условная пропускная способность, Kvy, мЗ

30

50

63

100

170

550

Давление номинальное PN, МПа (кгс/см2)

1,6(16)

Перепад давлений не более, МПа (кгс/см2)

1,0(10)

0,7 (7)

Перепад давления между входными патрубками (кгс/см2)

Не более 1

Температура окружающей среды, °С

От - 15 до + 50

Температура рабочей среды, °С

От - 15 до + 180

Характеристика рабочей среды

Вода, пар, воздух и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со

средой

Присоединительные размеры и размеры уплотнительных поверхностей корпуса

по ГОСТ 12815-80 на PN 1,6 исп. 1 ряд 2

Масса (кг)

33

48

64

74

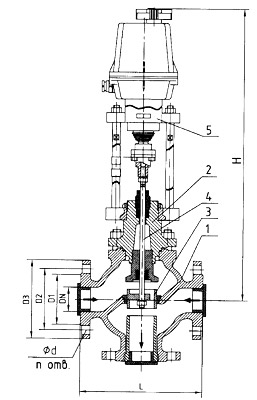

Схема



1 - Корпус, 2 - Крышка, 3 - Плунжер, 4 - Шток, 5 - ЭИМ.

Габаритные и присоединительные размеры

DN, мм

Размеры, мм

D1

D2

D3

d

L

n

Н

50

102

125

160

18

230

4

537

80

133

160

195

310

8

533

100

158

180

215

350

590

125

184

210

245

400

600

При заказе необходимо указать: обозначение изделия, диаметр номинальный (DN). Дополнительно: условную пропускную способность (Kvy, мЗ/ч), наличие взрывозащищенного исполнения ЭИМ, необходимость комплектации ответными фланцами (комплект монтажных частей).

Пример обозначения изделия при заказе:

Клапан регулирующий 25ч908нж DN50, PN16, Kvy = 50мЗ/ч, характеристика - линейная.
