Многооборотные редукторы РЗАМ-С-ХХХХХ и РЗАМ-ПлС-ХХХХХ с маховиком
Спироидный редуктор модели РЗАМ-ХХ-ХХХХ предназначен для открытия/закрытия арматуры типа клиновой задвижки с выдвижным или невыдвижным шпинделем. Класс герметичности IP 66 по МЭК 70-1 и DIN EN 60034.
Климатическое исполнение УХЛ1 по ГОСТ 15150-69. Двухскоростные редукторы оснащаются переключателем для выбора силового или скоростного режима работы.
Основные габаритные и присоединительные размеры редукторов с маховиком на входном валу

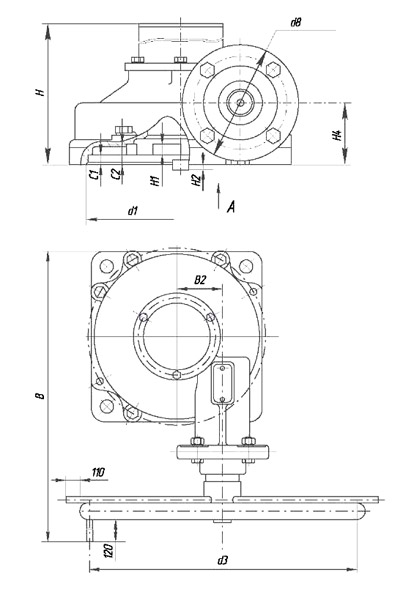

РЗАМ-С-ХХХХ.Х
Маховик не показан

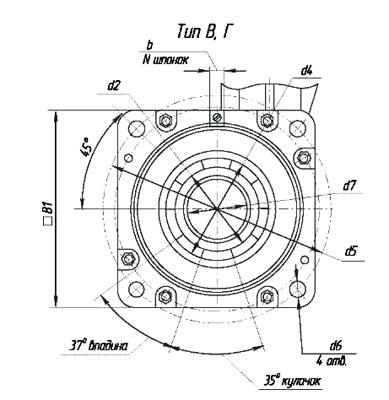

Вид по стрелке А

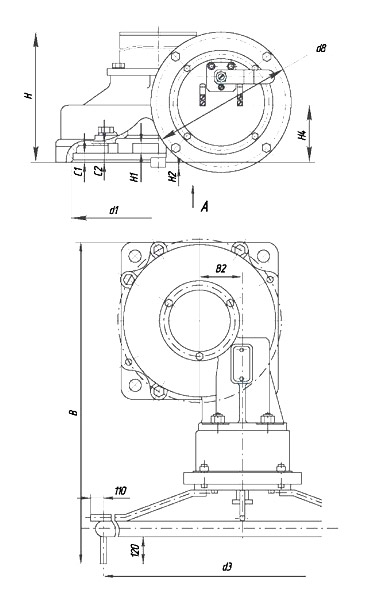

РЗАМ-ПлС-ХХХХ.Х
Маховик не показан
Вид по стрелке А
Таблица 1. Габаритные размеры редукторов РЗАМ-С-ХХХХ.Х-ХХ и РЗАМ-ПлС-ХХХХ.Х-ХХ с маховиком
|
Модель редуктора |
В (*) |
В1 |
В2 |
B3 |
b |
С1 |
C2 |
d1 |
d2 |
d3 |
|
РЗАМ-ХХ-1000.0-ХХ |
342 |
202 |
40 |
- |
20h9 |
10 |
25 |
155 |
70 |
см. |
|
РЗАМ-ХХ-1000.1-XX |
445 |
|||||||||
|
P3AM-XX-2500.0-XX |
570 |
285 |
77 |
228 |
20h9 |
13 |
33 |
240 |
120 |
|
|
P3AM-XX-2500.1 -XX |
640 |
|||||||||
|
P3AM-XX-10000.0-XX |
630 |
360 |
100 |
256 |
50h9 |
13 |
26 |
320 |
170 |
|
|
P3AM-XX-10000.1-XX |
663 |
|
Модель редуктора |
d4 |
d5 |
d6 |
d7 |
d8 (*) |
H |
H1 |
H2 |
H3 |
H4 |
N |
|
РЗАМ-ХХ-1000.0-ХХ |
84 |
220 |
22 |
55 |
100 |
см. |
10 |
6 |
- |
64 |
1 |
|
РЗАМ-ХХ-1000.1-XX |
146 |
140 |
|||||||||
|
P3AM-XX-2500.0-XX |
148 |
330 |
22 |
55 |
150 |
13 |
6 |
- |
80 |
2 |
|
|
P3AM-XX-2500.1 -XX |
200 |
182 |
|||||||||
|
P3AM-XX-10000.0-XX |
215 |
400 |

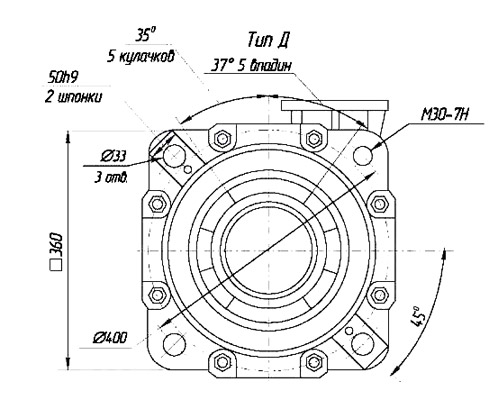

CM. рис. |
55 |
160 |
13 |
14 |
- |
150 |
2 |
|
|
P3AM-XX-10000.1-XX |
250 |
232 |
* В числителе приведены значения для РЗАМ-С-ХХХХ.Х-ХХ, в знаменателе -для РЗАМ-ПлС-ХХХХ.Х-ХХ.
Таблица 2. Исполнения по высоте колпака редукторов РЗАМ-С-ХХХХ.Х-ХХ и РЗАМ-ПлС-ХХХХ.Х-ХХ с маховиком
|
Модель редуктора |
H, мм (см. чертеж) |
Максимальный вылет |
Масса колпака, кг |
|
P3AM-XX-1000.X-XX |
66 |
- |
0,2 |
|
230 |
159 |
1,4 |
|
|
375 |
304 |
2,4 |
|
|
550 |
479 |
3,5 |
|
|
660 |
563 |
4,0 |
|
|
P3AM-XX-2500.X-XX |
132 |
- |
0,6 |
|
256 |
236 |
3,4 |
|
|
346 |
326 |
4,6 |
|
|
436 |
416 |
5,0 |
|
|
551 |
531 |
7,3 |
|
|
РЗАМ-ХХ-10000.X-XX |
183 |
- |
1,2 |
|
280 |
260 |
3,5 |
|
|
510 |
490 |
7,8 |
|
|
1100 |
1080 |
19,6 |
|
|
1800 |
1780 |
37,1 |
* Редукторы со значением «-» используются для задвижек с невыдвижным шпинделем.
Варианты размещения указателя положения редукторов РЗАМ-С-ХХХХ.1 и РЗАМ-ПлС-ХХХХ.1

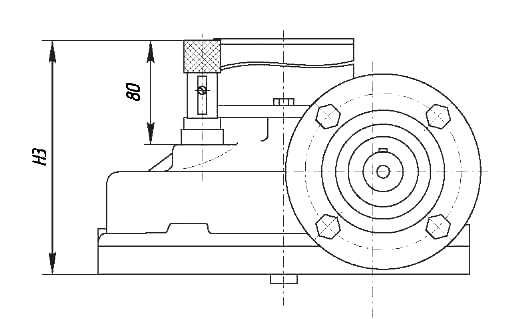

Вертикальное положение указателя
Маховик не показан

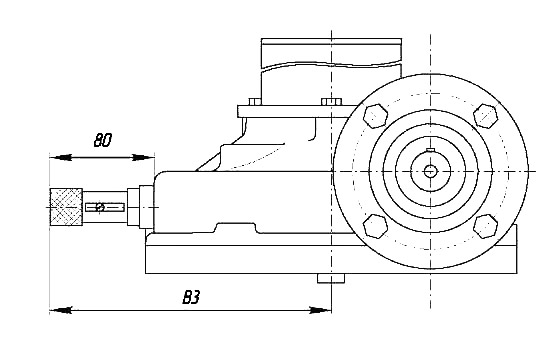

Горизонтальное положение указателя
Маховик не показан
Таблица 3. Основные характеристики редукторов РЗАМ-С-ХХХХ.Х-ХХ и РЗАМ-ПлС-ХХХХ.Х-ХХ с маховиком
|
Модель редуктора |
Исполнения по передаточному отношению и диаметру маховика |
Тип присоединения к арматуре по ОСТ 26-07-763-73 |
Передаточное число редуктора в силовом режиме |
Передаточное число редуктора в ускоренном режиме (**) |
Диаметр маховика (параметр d3 на чертеже), мм |
|
РЗАМ-ХХ-1 000.Х- |
00 |
В |
11,7 |
- |
300 |
|
2,9 |
|||||
|
01 |
16,5 |
- |
470 |
||
|
4,1 |
|||||
|
РЗАМ-ХХ-2500.Х- |
00 |
Г |
17,5 |
- |
600 |
|
4,4 |
|||||
|
01 |
- |
800 |
|||
|
4,4 |
|||||
|
02 |
34,0 |
- |
600 |
||
|
8,5 |
|||||
|
03 |
- |
800 |
|||
|
8,5 |
|||||
|
P3AM-XX-10000.Х- |
00 |
Д |
52,0 |
- |
800 |
|
13,0 |
|||||
|
01 |
- |
1000 |
|||
|
13,0 |
|||||
|
02 |
- |
1200 |
|||
|
13,0 |
|
Модель редуктора |
Максимальный кратковременно- действующий крутящий момент на выходном валу, Нм(*) |
Длительно-действующий крутящий момент на выходном валу, Нм (*) |
Потребное усилие на рукоятке маховика в силовом режиме, Н |
Допустимое усилие на рукоятке маховика в ускоренном режиме, Н (***) |
Масса редуктора без колпака, кг (****) |
|
РЗАМ-ХХ-1 000.Х- |
456 |
100 |
450 |
560 |
12,5 |
|
17 |
|||||
|
1000 |
250 |
500 |
13,8 |
||
|
18,3 |
|||||
|
РЗАМ-ХХ-2500.Х- |
1150 |
250 |
500 |
325 |
42,6 |
|
52,6 |
|||||
|
1965 |
350 |
470 |
45,6 |
||
|
55,6 |
|||||
|
2250 |
400 |
480 |
42,6 |
||
|
52,6 |
|||||
|
2800 |
500 |
460 |
45,6 |
||
|
55,6 |
|||||
|
P3AM-XX-10000.Х- |
5180 |
1000 |
470 |
469 |
83,7 |
|
97,4 |
|||||
|
6500 |
1300 |
470 |
88,2 |
||
|
101,9 |
|||||
|
10000 |
2500 |
470 |
89,8 |
||
|
103,5 |
* Допустимо использовать редукторы любого исполнения при наибольшем из указанных крутящем моменте на выходном валу, при этом усилие на маховике пропорционально увеличивается.
** В числителе данные для редукторов РЗАМ-С-ХХХХ.Х, в знаменателе РЗАМ-ПлС-ХХХХ.Х.
*** Указанное значение определено из условий прочности предохранительного элемента.
**** Массы колпаков в зависитимости от исполнения приведены в таблице 2.
