Заслонка регулирующая малого сопротивления (ЗМС)
Заслонка соответствует требованиям ТУ 25.02-161377-76.
Предназначена для изменения количества протекающего через заслонку газа. Заслонка не является запорной арматурой.
Достоинства:
- Высокое качество заслонки подтверждается сертификатом системы качества.
Материалы основных деталей
|
Наименование |
Материал |
|
Корпус, крышка |
Чугун СЧ20 |
|
Детали затвора |
сталь 08кп |
|
Набивка сальника |
АП-31 |
Технические характеристики
|
Диаметр номинальный, DN, мм |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
|
Давление номинальное PN, МПа (кгс/см2) |
0,1(1,0) |
||||||
|
Температура окружающей среды, °С |
От - 15 до + 40 |
||||||
|
Температура рабочей среды, не более, °С |
+ 300 |
||||||
|
Характеристика рабочей среды |
Природный газ |
||||||
|
Присоединение к трубопроводу |
сварное |
||||||
|
Рабочее положение |
любое. |
||||||
|
Наибольший крутящий момент на валу |
не более 0,3 кг*м |
||||||
|
Вес (кг) |
15 |
||||||
|
Масса (кг) |
3,0 |
4,2 |
4,8 |
5,1 |
6,3 |
10 |
11,2 |

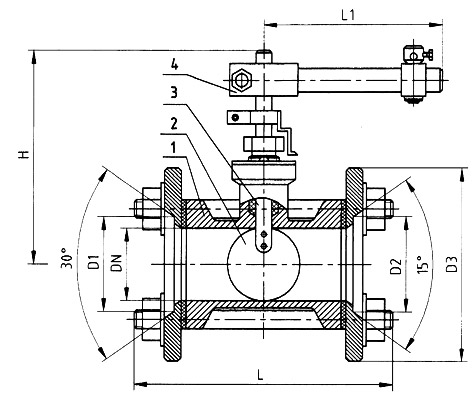

Схема
1 - Корпус, 2 - Диск, 3 - Ось, 4 - Кривошип.
Габаритные и присоединительные размеры
|
DN, мм |
Размеры, мм |
|||||
|
D2 |
D1 |
D3 |
L |
L1 |
H |
|
|
30 |
40 |
41 |
120 |
120 |
100 |
110 |
|
40 |
50 |
51 |
130 |
130 |
100 |
117 |
|
50 |
60 |
61 |
140 |
130 |
100 |
|
|
60 |
70 |
71 |
150 |
130 |
100 |
|
|
70 |
80 |
82 |
160 |
130 |
100 |
|
|
80 |
90 |
92 |
185 |
170 |
200 |
217 |
|
90 |
100 |
102 |
195 |
170 |
200 |
|
При заказе необходимо указать: обозначение изделия, диаметр номинальный (DN, мм).
Пример обозначения изделия при заказе:
Заслонка малого сопротивления т/ф ЗМС DN50, PN 1,0 под природный газ.
