Затворы обратные КЗ 44093
(типа т/ф 19с55нж, 19лс55нж)
DN 50
PN 32,0 МПа
Изготовление и поставка по ТУ 3742-025-00218147-2000
Затворы обратные предназначены для предотвращения обратного потока рабочей среды при отключении насоса или аварийной ситуации на трубопроводе.
Пропуск среды в затворе - не более 1 см3/мин. для воды и 1 дм3/мин. для газа.
Корпусные детали изготовляются из стали 20, 09Г2С или из материала заказчика методом горячей объемной штамповки.
Рабочая среда: неагрессивный природный газ, содержащий жидкие углеводы, этиленгликоль, метанол (СН20Н), турбинные масла, воду и механические примеси до 10 мг/нм3 с размером частиц до 0,2 мм. Допускается применение на других рабочих средах, неагрессивных к материалам деталей клапанов.
Климатическое исполнение по ГОСТ 15150: У1; ХЛ1.
Присоединение к трубопроводу: фланцевое по
ГОСТ 9399, с ответными фланцами по ГОСТ 9399. Возможно
изготовление с иным присоединением, определенным заказчиком.
Все изделия, без исключения, проходят испытания на плотность и прочность материала водой давлением 1.5PN; на герметичность относительно внешней среды воздухом давлением PN; на работоспособность и герметичность затвора водой давлением 1,1 PN. По требованию заказчика или проекта возможно проведение дополнительных испытаний по согласованной методике.
Каждому изделию присваивается уникальный заводской номер, который выбит на корпусе, указан в табличке и проставлен в паспорте изделия. По этому номеру возможно восстановление всей информации об изготовлении изделия, контроле и испытаниях. Данная информация хранится в ОТК ОАО «Икар».
При включении в проекты или заявки данных клапанов с дополнительными требованиями, например, с присоединением к трубопроводу под приварку встык, следует это указывать в соответствующем документе (ведомость арматуры, спецификация и т. п.).
| A | B | C | D | E | |||||
|---|---|---|---|---|---|---|---|---|---|
| Тип арматуры | Материал корпусных деталей | Присоединение к трубопроводу | Управление | Рабочая среда | |||||
| 45 | Затворы обратные однодисковые без демпфера | 01 | Сталь 20 | 11 | Фланцевое по ГОСТ 9399 | 09 | Неагресивные среды со специальными свойствами | ||
| 02 | Сталь 09Г2С | ||||||||
| 99 | Прочие | 99 | Прочие | 99 | Прочие | ||||
| A | F | Климатическое исполнение | ||
|---|---|---|---|---|
| Тип арматуры | Темп. рабочей среды С | |||
| 45 | Затворы обратные однодисковые без демпфера | 05 | до +200 | У1 |
| 11 | до +200 | ХЛ1 | ||
| Т1 | ||||
| 99 | Прочие | |||
Пример: Затвор обратный DN 50 PN 32,0 МПа ХЛ1 из стали 09Г2С,
фланцевое, для рабочей среды «неагрессивная среда со специальными свойствами»
с температурой от минус 10 °С до +200 °С,
соответствует обозначению: Затвор обратный КЗ 44093-50 PN 32,0 МПа исполнение: А45 B02 С11 D99 Е09 F05 ХЛ1.

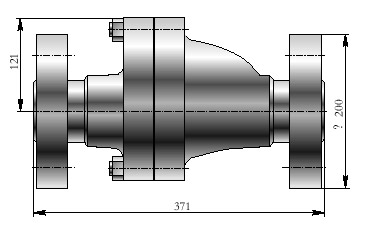

Рис. 1
Рис. 2
Рис. 3
