Пескоуловитель
Применение
Пескомаслоотделитель FloTenk-OP предназначен для отделения из сточных вод взвешенных частиц гидравлической крупностью до 2-4 мм/с, а также нерастворенных фракций нефтепродуктов.
Благодаря усовершенствованной конструкции, в пескоуловителе происходит очистка стока по взвешенным веществам с 2000 мг/л и по нефтепродуктам с 200 мг/л до показателей, необходимых для направления стока на последующие ступени очистки. При повышенном содержании загрязнений (3000 мг/л по взвешенным веществам, 300 мг/л по нефтепродуктам) рекомендуется использовать двухкамерный пескомаслоотделитель. В результате работы пескоуловителя на дне сооружения образуется осадок, на зеркале воды — масляно-бензиновая плёнка.
Виды
|
Однокамерный |
|
|
|
Базовый вариант, устанавливаемый на очистных сооружениях дождевого стока с промышленных площадок без особых требований и сложных условий. Позволяет очистить поступающий сток с входящими концентрациями по взвешенным веществам 2000 мг/л и по нефтепродуктам до 200 мг/л — до норм для направления стока на следующие ступени очистки. |
|
Двухкамерный |
|
 |
При повышенных концентрациях взвешенных веществ (3000 мг/л) рекомендуется использовать двухкамерный пескоуловитель. Разделение пескоуловителя на несколько отсеков позволяет повысить продуктивность очистки из-за отсутствия выноса загрязнений при залповом сбросе, сбором крупного мусора в первом отсеке и предотвращении его выноса, защиты от засорения выходного трубопровода. |
|

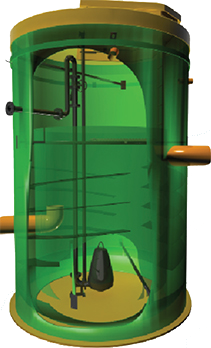

Тангенциальный |
|
 |
Пескоуловитель данного типа предназначен для объектов с большим содержанием взвешенных веществ большой крупности. Вода на очистку подаётся по касательной к цилиндрической части корпуса и по вращательной траектории опускается на дно ёмкости. Отвод воды осуществляется из центральной части сооружения. Данная технология позволяет осаждать значительное количество песка, не позволяя при этом осаждаться органическим загрязнениям, которые могут вызвать загнивание осадка. Удаление песка из нижней части ёмкости осуществляется насосом. За счёт сокращения времени переработки воды в тангенциальном пескоуловителе, в отличие от обычного, сокращается и общее время переработки стока. |
Размеры
| Объем, м3 | Диаметр корпуса, D, мм | Длина корпуса, L, мм | Перепад вх/вых, мм |
| 8 | 1600 | 4000 | 200 |
| 12 | 1600 | 6400 | 200 |
| 20 | 1800 | 8000 | 200 |
| 25 | 1800 | 9500 | 200 |
| 30 | 2000 | 9500 | 200 |
| 35 | 2000 | 11000 | 200 |
| 45 | 2300 | 11100 | 300 |
| 55 | 2300 | 13100 | 300 |
| 75 | 3000 | 11300 | 400 |
| 90 | 3000 | 13300 | 400 |
| 100 | 3200 | 13000 | 400 |
| 130 | 3700 | 12200 | 400 |
| 150 | 3700 | 13700 | 400 |
Размеры выпускаемой продукции могут быть изменены по согласованию с Закачиком.
Диаметры входного и выходного патрубков монтируются под конкретный расход из гладких либо гофрированных канализационных труб, выходной патрубок из нержавеющей стали под фланец при установке насоса. Возможно применение стеклопластиковой трубы и стеклопластикового фланца монолитного исполнения.
h — высота технического колодца, принимается по каталогу исходя из глубины залегания лотка подводящей трубы.
 |
 |
