Четвертьоборотные одноступенчатые редукторы РЗА-С-ХХХХ.Х И РЗРА-С-ХХХХ.Х

Четвертьоборотные одноступенчатые редукторы РЗА-С-ХХХХ.Х И РЗРА-С-ХХХХ.Х

Одноступенчатый спироидный редуктор модели РЗА-С-ХХХХ.Х и P3PA-C-XXXX.X предназначен для открытия-закрытия арматуры типа шарового крана, дискового затвора.

Класс герметичности IP 66 по МЭК 70-1 и DIN EN 600340.

Климатическое исполнение УХЛ1 по ГОСТ 15150-69.

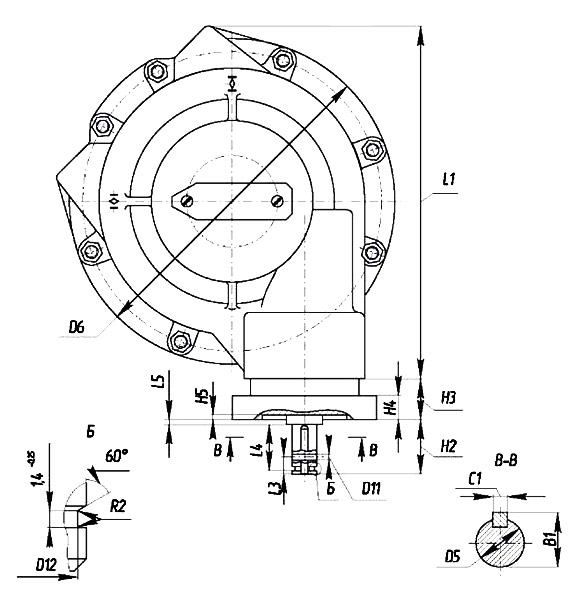

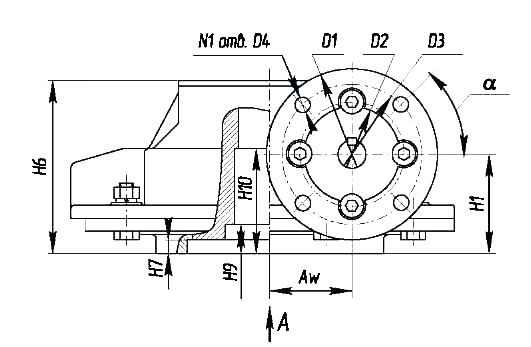

Основные габаритные и присоединительные размеры редукторов РЗА-С-ХХХХ.Х и РЗРА-С-ХХХХ.Х



А

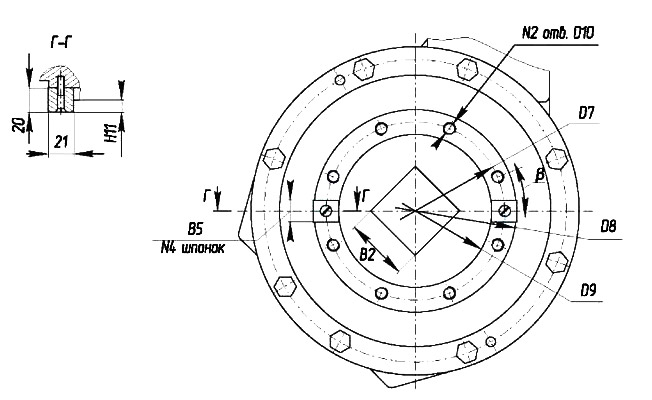

Для соединений с квадратным отверстием на выходном валу

Для выходных фланцев с центрирующим выступом

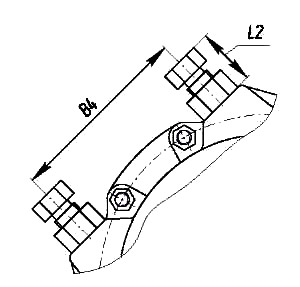

Для редукторов РЗА-С-ХХХХ.1 и РЗРА-С-ХХХХ.1

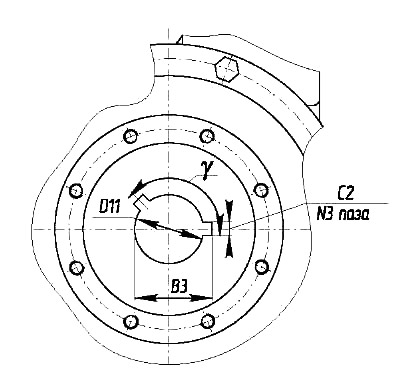

Для соединений со шпоночным(ми) пазом(ами) на выходном валу

Таблица 1. Габаритные размеры редукторов РЗА-С-ХХХХ.Х, РЗРА-С-ХХХХ.Х

Модель редуктора

Н1

Н6

L1

D6

L2*

В4*

Aw

РЗА-С-1000.Х-
РЗРА-С-1000.Х-

60

64

234

210

27±5

110

40

РЗА-С-1600.Х-
P3PA-C-1600.Х-

74

126,5

294

270

43±6

140

60

РЗА-С-4200.Х-
P3PA-C-4200.X-

80

144

360

320

55±8

170

77
* Только для редукторов РЗА-С-ХХХХ.1 и РЗРА-С-ХХХХ.1. Отклонения параметра L2 соответствуют диапазону регулирования угла поворота выходного вала в крайних положениях «ОТКР» и «ЗАКР» - ±5°.

Таблица 2. Варианты присоединения на входном валу и фланце редукторов РЗА-С-ХХХХ.Х, РЗРА-С-ХХХХ.Х

Модель редуктора

Условное
обозначение
варианта

Тип присоединения
на входном валу и фланце

D1

D2

D3

D4

N1

α

РЗА-С-1000.X-XX-
РЗРА-С-1000.X-XX-

00.ХХ

под маховик

90

-

-

-

-

-

11.ХХ

F10 по ISO 5210

125

70Н9

102

11

4

45°

12.ХХ

F12 по ISO 5210

150

85Н9

125

13

РЗА-С-1600.Х-ХХ-
РЗРА-С-1600.Х-ХХ-

00.ХХ

под маховик

100

-

-

-

-

-

11.ХХ

F10 по ISO 5210

125

70Н9

102

11

4

45°

12.ХХ

F12 по ISO 5210

150

85Н9

125

13

13.ХХ

F14 по ISO 5210

175

100H9

140

18

31.XX

специальное

130

47Н9

96

М12

РЗА-С-4200.Х-ХХ-
РЗРА-С-4200.Х-ХХ-

00.ХХ

под маховик

125

-

-

-

-

-

11.ХХ

F10 по ISO 5210

125

70Н9

102

11

4

45°

12.ХХ

F12 по ISO 5210

150

85Н9

125

13

13.ХХ

F14 по ISO 5210

175

100Н9

140

18

31.XX

специальное

150

70Н9

120

М12

Модель редуктора

Условное
обозначение
варианта

B1

C1

H2

H3

H4

H5

L3

D11

L4

L5

D12

РЗА-С-1000.X-XX-
РЗРА-С-1000.X-XX-

00.ХХ

22,5

6h9

47

44

-

-

13

6H8

-

-

-

11.ХХ

45

46

20

4

-

-

-

-

-

12.ХХ

28

8h9

55

47

5

-

-

-

-

-

РЗА-С-1600.Х-ХХ-
РЗРА-С-1600.Х-ХХ-

00.ХХ

22,5

6h9

70

23

-

-

13

6H8

-

-

-

11.ХХ

45

35

20

6

-

-

-

-

-

12.ХХ

28

8h9

55

37

-

-

-

-

-

13.ХХ

33

65

28

17

-

-

-

-

-

31.XX



6h9

46

22

22

-

-

37+0,2

4±0,5

18,6

РЗА-С-4200.Х-ХХ-
РЗРА-С-4200.Х-ХХ-

00.ХХ

22,5

52

27

-

-

13

6H8

-

-

-

11.ХХ



45

34

20

6

-

-

-

-

-

12.ХХ

28

8h9

55

37

-

-

-

-

-

13.ХХ

33

65

43

-

-

-

-

-

31.XX

62

28

28

8

-

-

58+0,3

1±0,5

28,5

Таблица 3. Варианты присоединения на выходном валу и фланце редукторов РЗА-С-ХХХХ.Х, РЗРА-С-ХХХХ.Х

Модель редуктора

Условное
обозначение
варианта

Тип присоединения на выходном валу и фланце

Н7

Н8

Н9

Н10

В2

D7

D8

D9

РЗА-С-1000.X-XX-
РЗРА-С-1000.Х-ХХ-

XX.11

F10 по ISO 5211

-

3

12

57

-

102

125

70h8

XX.12

F12 по ISO 5211

125

150

85h8

ХХ.31

специальное

-

2

5

51

30H10

90

120

70h8

РЗА-С-1600.Х-ХХ-
РЗРА-С-1600.Х-ХХ-

ХХ.13

F14 по ISO 5211

-

4

21

122

-

140

175

100h8

ХХ.31

специальное

110

-





51,1+0,15





121,22+0,24

ХХ.34

21

76

146

166

ХХ.32





-





РЗА-С-4200.Х-ХХ-
РЗРА-С-4200.Х-ХХ-

XX.14

F16 по ISO 5211

-

5

15

126

-

165

210

130h8

ХХ.31

специальное

10

-

15

77

63,9+0,15







ХХ.ЗЗ

203,2

223

178,5±0,12

ХХ.32

-







Модель редуктора

Условное
обозначение
варианта

D10

N2

β

D11

B3

C2

N3

γ

B5

H11

N4

РЗА-С-1000.X-XX-
РЗРА-С-1000.Х-ХХ-

XX.11

M10

4

45°

42H9

46,4+0,2

12D10

1

-

-

-

-

XX.12

M12

50H9

54,4+0,2

ХХ.31

M10

-

-

-

-

РЗА-С-1600.Х-ХХ-
РЗРА-С-1600.Х-ХХ-

ХХ.13

M16

4

45°

60H9

64,4+0,2

18D10

-

-

-

-

-

ХХ.31





22,5°

-

-

-

-

-

-

-

-

ХХ.34

M10

8

-

-

-

-

-

18h11

10

1

ХХ.32





65H8

69,4+0,2

18D11

2

135°

-

-

-

РЗА-С-4200.Х-ХХ-
РЗРА-С-4200.Х-ХХ-

XX.14

M20

4

45°

80H9

85,4+0,2

22D11

1

-

-

-

-

ХХ.31



16

0°

-

-

-

-

-

-

-

-

ХХ.ЗЗ

M10

14

-

-

-

-

-

22h11

11

2

ХХ.32



16

80H8

86+0,2

28D11

2

135°

-

-

-

Таблица 4. Технические характеристики редукторов РЗА-С-ХХХХ.Х, РЗРА-С-ХХХХ.Х

Модель редуктора

Передаточное число

Номинальный крутящий момент на выходном валу, Нм

Максимальный крутящий момент на выходном валу, Нм

Номинальный крутящий момент на входном валу, Нм

Максимальный крутящий момент на входном валу, Нм

РЗА-С-1000.X-
P3PA-C-1000.X-

12...45

500...1000

1200

49...165

117...198

P3A-C-1600.X-
P3PA-C-1600.X-

12...50

1000...1600

2700

55...205

130...346

РЗА-С-4200.Х-
РЗРА-С-4200.Х-

17...72

1600...4200

6000

55...205

208...293

Модель редуктора

Диапазон регулирования угла поворота выходного вала*

Мертвый ход выходного вала, не более**

Масса, кг

Варианты присоединения на входном валу, см. табл. 2 (***)

Варианты присоединения на выходном валу, см. табл. 3 (***)

РЗА-С-1000.X-
P3PA-C-1000.X-

80°...100°

0,7°

15...17

специальные;

F10, F12, по ISO 5210

специальные; F10, F12 по ISO 5211

P3A-C-1600.X-
P3PA-C-1600.X-

24...27

специальные; F10, F12, F14 по ISO 5210

специальные; F14 по ISO 5211

РЗА-С-4200.Х-
РЗРА-С-4200.Х-

38...49

специальные; F10, F12, F14 по ISO 5210

специальные; F16 по ISO 5211

* Только для редукторов типа РЗА-С-ХХХХ.1.
** Только для редукторов типа РЗРА-С-ХХХХ.Х.
*** Выделены варианты присоединения только серийно выпускаемых редукторов.
