Четвертьоборотные двухступенчатые редукторы РЗА-С2-ХХХХ.Х И РЗРА-С2-ХХХХ.Х

Четвертьоборотные двухступенчатые редукторы РЗА-С2-ХХХХ.Х И РЗРА-С2-ХХХХ.Х

Двухступенчатый спироидный редуктор модели РЗА-С2-ХХХХ.Х и РЗРА-С2-ХХХХ.Х предназначен для открытия-закрытия арматуры типа шарового крана, дискового затвора. Класс герметичности IP 66 по МЭК 70-1 и DIN EN 60034.

Климатическое исполнение УХЛ1 по ГОСТ 15150-69.

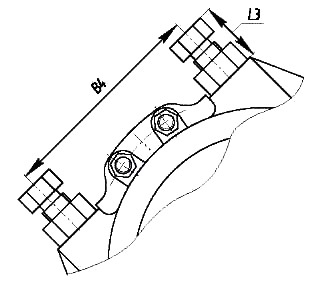

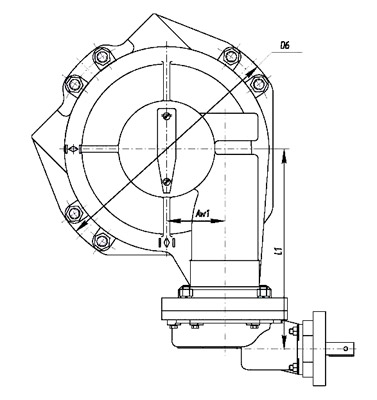

Основные габаритные и присоеинительные размеры РЗА-С2-ХХХХ.Х, РЗРА-С2-ХХХХ.Х.

Для присоединения по ISO 5211



Для редукторов РЗА-С2-8200.1

Таблица 1. Габаритные размеры редукторов РЗА-С2-ХХХХ.Х, РЗРА-С2-ХХХХ.Х

Модель редуктора

Н1

L1

L2

D6

D7

L3*

В4*

Aw1

Aw2

РЗА-С2-8200.Х РЗРА-С2-8200.Х

141

319

218

400

210

61 ±10

220

93

40

РЗА-С2-17500.0 РЗРА-С2-17500.0

174

405,5

274

510

270

-

-

125

60

РЗА-С2-25000.0 РЗРА-С2-25000.0

* Только для редукторов РЗА-С2-8200.1 и РЗРА-С2-8200.1. Отклонения параметра L3 соответствуют диапазону регулирования угла поворота выходного вала в крайних положениях «ОТКР» и «ЗАКР» - ±5°.

Таблица 2. Варианты присоединения на входном валу и фланце редукторов РЗА-С2-ХХХХ.Х, РЗРА-С2-ХХХХ.Х

Модель редуктора

Усл. обозн.

Тип присоединения на входном валу и фланце

D1

D2

D3

D4

N1

α

РЗА-С2-8200.Х-ХХХ-
РЗРА-С2-8200.Х-ХХХ-

00.XX

под маховик

100

-

-

-

-

-

11.XX

F10 по ISO 5210

125

70Н9

102

11

4

45°

12.ХХ

F12 по ISO 5210

150

85Н9

125

13

РЗА-С2-17500.0-ХХХ-
РЗРА-С2-17500.0-ХХХ-
РЗА-С2-25000.0-ХХХ-
РЗРА-С2-25000.0-ХХХ-

00.XX

под маховик

100

-

-

-

-

-

12.ХХ

F10 по ISO 5210

125

70Н9

102

11

4

45°

13.ХХ

F12 по ISO 5210

150

85Н9

125

13

11.XX

F14 по ISO 5210

175

100Н9

140

18

Модель редуктора

Усл. обозн.

D5

B1

C1

H2

H3

H4

H5

L3

D11

РЗА-С2-8200.Х-ХХХ-
РЗРА-С2-8200.Х-ХХХ-

00.XX

20h8

22,5

6h9

47

44

-

-

13

6H8

11.XX

45

46

20

4

-

-

12.ХХ

25h8

28

8h9

55

47

4

-

-

РЗА-С2-17500.0-ХХХ-
РЗРА-С2-17500.0-ХХХ-
РЗА-С2-25000.0-ХХХ-
РЗРА-С2-25000.0-ХХХ-

00.XX

20h8

22,5

6h9

47

44

-

-

13

6H8

12.ХХ

45

35

20

6

-

-

13.ХХ

25h8

28

8h9

55

37

6

-

-

11.XX

30h8

33

65

28

17

6

-

-

Таблица 3. Варианты присоединения на выходном валу и фланце редукторов РЗА-С2-ХХХХ.Х, РЗРА-С2-ХХХХ.Х

Модель редуктора

Усл. обозн.

Тип присоединения на выходном валу и фланце

Н6

Н7

Н8

D8

D9

D10

D11

P3A-C2-8200.X-XXX-
P3PA-C2-8200.X-XXX-

XX.11

F25 по ISO 5211

156

-

5

254

300

200h8

М16

ХХ.31

специальное

156

15

-

263,5

292

232,5+0,1

М12

ХХ.ЗЗ

ХХ.32

P3A-C2-17500.0-XXX-
P3PA-C2-17500.0-XXX-

ХХ.31

специальное

144

9

-

438,2

463

413,41±0,1

М12

ХХ.32

P3A-C2-25000.0-XXX-
P3PA-C2-25000.0-XXX-

ХХ.ЗЗ

167

Модель редуктора

Усл. обозн.

N4

β

B3

C3

D12

В2

С2

N2

γ

P3A-C2-8200.X-XXX-
P3PA-C2-8200.X-XXX-

XX.11

8

22,5°

-

-

100Н9

106,4

28D10

1

 -

ХХ.31

16

0°

-

-

70,13+0,1

77,5+0,15

16,1+0,043

1

 -

ХХ.ЗЗ

14

13

25h11

1

 -

ХХ.32

16

-

-

90+0,087

99,4+0,15

25+0,043

1

 -

P3A-C2-17500.0-XXX-
P3PA-C2-17500.0-XXX-

ХХ.31

16

0°

-

-

82,8З+0,1

92+0,15

19,3+0,043

1

-

ХХ.32

14

17

32h11

1

-

P3A-C2-25000.0-XXX-
P3PA-C2-25000.0-XXX-

ХХ.ЗЗ

23

42h11

90,41+0,1

105,5+0,15

32,1+0,1

2

90°

Таблица 4. Технические характеристики редукторов РЗА-С2-ХХХХ.Х, РЗРА-С2-ХХХХ.Х

Модель редуктора

Переда-точное число

Номинальный крутящий момент на выходном валу, Нм

Максимальный крутящий момент на выходном валу, Нм

Номинальный крутящий момент на входном валу, Нм

Максимальный крутящий момент на входном валу, Нм

РЗА-С2-8200.Х-
РЗРА-С2-8200.Х-

176...1320

5000...8200

12000

38...117

170...91

РЗА-С2-17500.0-
РЗРА-С2-17500.0-

222...2392

12000...17500

19500

101 ...197

220...164

РЗА-С2-25000.0-
РЗРА-С2-25000.0-

2000...25000

30000

156...262

315...234

Модель редуктора

Диапазон регулирования угла поворота выходного вала*

Мертвый ход выходного вала, не более **

Масса, кг

Варианты присоединения на входном валу
(***)

Варианты присоединения на выходном валу
(***)

РЗА-С2-8200.Х-
РЗРА-С2-8200.Х-

80°...100°

1,5°

75...84

под маховик; F10, F12 по ISO 5210

специальные; F25 по ISO 5211

РЗА-С2-17500.0-
РЗРА-С2-17500.0-

-

160

под маховик; F10, F12, F14 по ISO 5210

специальное

РЗА-С2-25000.0-
РЗРА-С2-25000.0-

-
* Только для редукторов типа РЗА-С2-8200.1.
** Только для редукторов типа РЗРА-С2-8200.1.
*** Выделены варианты присоединения серийно выпускаемых редукторов.
Все четвертьоборотные редукторы:
