Задвижка клиновая с выдвижным шпинделем (лс, нж) 18нж(нж1,нж2). 30с18нж

Задвижка клиновая с выдвижным шпинделем (лс, нж) 18нж(нж1,нж2). 30с18нж

Задвижка соответствует требованиям ТУ3741 -006-00218116-96 и ГОСТ и ГОСТ 5762-2002.

Предназначена для установки на технологических линиях в качестве запорного устройства при добыче, переработке и транспортировании природного газа, воды, пара.

Достоинства:

  • уплотнительные поверхности корпуса и клина наплавлены высоколегированной сталью, что позволяет длительно эксплуатировать задвижки с заданной герметичностью;
  • для удобства в эксплуатации присутствует верхнее уплотнение;
  • по исполнению запорного органа задвижки изготавливаются с затвором в виде жёсткого или двухдискового клина (исполнение с двухдисковым клином значительно снижает вероятность заклинивания затвора при колебаниях температуры рабочей среды).

Материалы основных деталей

Наименование

30с18нж

30лс18нж

30нж18нж,
30нж18нж2

30нж18нж1

Корпус, крышка

Сталь 25Л

20ГЛ

12Х18Н9ТЛ

12Х18Н12МЗТЛ

Клин

20X13Л

20Х13Л, 20ГЛ

12Х18Н9ТЛ

12Х18Н12МЗТЛ

Шпиндель

20X13

12Х18Н9Т

10X17H13M3T

Набивка сальника

Графлекс

Фторопласт

Технические характеристики

Диаметр номинальный, DN, мм

50

80

100

150

200

Давление номинальное PN, МПа (кгс/см2)

6,3 (63)

Класс герметичности затвора

А по ГОСТ 9544-2005

Управление

ручное (от маховика)

Направление подачи среды

Двустороннее

Установочное положение на трубопроводе

любое

Температура окружающей среды, °С

30с18нж, 30нж18нж, 30нж18нж1

От - 40 до + 40

30нж18нж2, 30лс18нж

От - 60 до + 40

Температура рабочей среды, °С

30лс18нж

до + 425

30с18нж

до + 425

30нж18нж

до + 350

30нж18нж1

до + 200

30нж18нж2

до + 350

Характеристика рабочей среды

30с18нж, 30лс18нж

Природный газ, вода, пар, нефть, нефтепродукты. Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли в-ва и другие среды, по отношению к которым применяемые материалы коррозионностойки.

30нж18нж, 30нж18нж1, 30нж18нж2

Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли в-ва, хлористый водород - 29% масс. доли в-ва, винилхлорид - 64% и другие среды, по отношению к которым применяемые материалы коррозионностойки.

Присоединительные размеры и размеры уплотнительных поверхностей корпуса

исп.З, ряд 2 ГОСТ 12815-80 (По желанию заказчика задвижки могут изготавливаться с размерами уплотнительных поверхностей - исп.2,4,5 ряд 2 ГОСТ 12815-80)

Масса с фланцевым исполнением (кг)

36

52

168

313

402

Масса с присоед. под приварку (кг)

30

45

151

278

352

Вариант с фланцевым присоединением к трубопроводу

1 - Маховик, 2 - Шпиндель, 3 - Набивка сальника, 4 - Крышка, 5 - Клин, 6 - Корпус, 7 - Комплект монтажных частей.

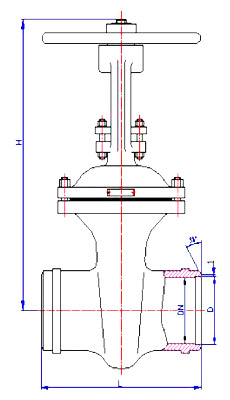

Вариант исполнения со сварным присоединением к трубопроводу

Габаритные и присоединительные размеры

DN, мм

Размеры, мм

Н

H1

L

D

D1

D2

D3

d

n

D4

50

345

405

267

88

103

175

135

22

4

240

80

440

532

318

121

133

210

170

8

100

645

770

405

150

158

250

200

26

8

400

150

655

830

495

204

212

340

280

33

8

400

200

910

1180

595

260

285

405

345

33

12

480

При заказе необходимо указать: обозначение изделия, диаметр номинальный (DN), параметры рабочей среды, тип присоединения к трубопроводу, необходимость комплектации ответными фланцами (комплект монтажных частей).

Дополнительно: исполнение клина, дополнительные требования к испытаниям.

Пример обозначения изделия при заказе:

Задвижка клиновая т/ф 30лс18нж DN50, PN63, под жидкие среды с комплектом ответных фланцев.
