Задвижка клиновая стальная вантузная под многооборотный электропривод (лс, нж)918нж(нж1, нж2). 30с918нж под ЭИМ

Задвижка соответствует требованиям ТУ3741-006-00218116-96 и ГОСТ и ГОСТ 5762-2002.

Предназначена для установки на технологических линиях в качестве автоматического запорного устройства при добыче, переработке и транспортировании природного газа, воды, пара.

Достоинства:

уплотнительные поверхности корпуса и клина наплавлены высоколегированной сталью, что позволяет длительно эксплуатировать задвижки с заданной герметичностью;

по исполнению запорного органа задвижки изготавливаются с затвором в виде жёсткого или двухдискового клина (исполнение с двухдисковым клином значительно снижает вероятность заклинивания затвора при колебаниях температуры рабочей среды).

Материалы основных деталей

Наименование	30лс918нж	30с918нж	30нж918нж, 30нж918нж2	30нж918нж1
Корпус, крышка	Сталь 20ГЛ	Сталь 25Л	12Х18Н9ТЛ	12Х18Н12МЗТЛ
Клин	20Х13Л	20Х13Л	12Х18Н9ТЛ	12Х18Н12МЗТЛ
Шпиндель	20X13		12Х18Н9Т	10X17H13M3T
Набивка сальника	ГРАФЛЕКС			Фторопласт

Технические характеристики

Диаметр номинальный, DN, мм		50	80	100	150	200
Давление номинальное PN, МПа (кгс/см²)		6,3 (63)
Класс герметичности затвора		А по ГОСТ 9544-2005
Управление		от Электрического Исполнительного Механизма (электропривода)
Присоединение к трубопроводу		фланцевое, сварное
Направление подачи среды		двустороннее
Установочное положение на трубопроводе		любое
Температура окружающей среды, °С	30с918нж 30нж918нж, 30нж918нж1	От - 40 до + 40
Температура окружающей среды, °С	30нж918нж2, 30л918нж	От - 60 до + 40
Температура рабочей среды, °С	30с918нж.	ДО+ 425
	30нж918нж	до + 350
	30нж918нж1	до + 200
	30нж918нж2	до + 350
	30лс918нж	до + 425
Характеристика рабочей среды	30с918нж, 30лс918нж	Природный газ, вода, пар, нефть, нефтепродукты. Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс. доли в-ва и другие среды, по отношению к которым применяемые материалы коррозионностойки
Характеристика рабочей среды	30нж918нж, 30нж918нж1, 30нж918нж2	Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли в-ва, хлористый водород - 29% масс, доли в-ва, винилхлорид - 64% и другие среды, по отношению к которым применяемые материалы коррозионностойки.
Присоединительные размеры и размеры уплотнительных поверхностей корпуса	Фланцевое присоединение	исп. 7, ряд 2 ГОСТ 12815-80 (По желанию заказчика задвижки могут изготавливаться с размерами уплотнительных поверхностей - исп. 6 ряд 2 ГОСТ 12815-80)
	Сварное присоединение	концы патрубков под приварку по ГОСТ16037-80
Масса без ЭИМ, кг	фланцевая	33,5	50	158	301	389

Схема

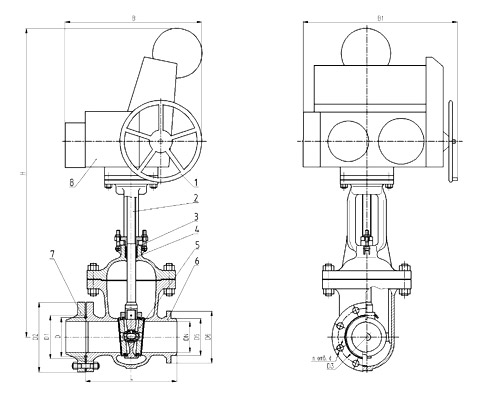

1 - Маховик, 2 - Шпиндель, 3 - Сальниковая набивка, 4 - Крышка, 5 - Клин, 6 - Корпус, 7 - Комплект монтажных частей, 8 - Электропривод.

Габаритные и присоединительные размеры

DN, мм	Размеры, мм
DN, мм	Н	L	D	D1	D2	D3	D5	D6	d	n	В	В1
50	890	270	85	102	175	135	80	110	22	4	320	345
80	995	320	115	133	210	170	105	135	22	8	320	345
100	1020	355	145	170	250	200	120	155	26	8	490	645
150	1165	445	205	240	340	280	180	220	33	8	607	620
200	1230	535	265	285	405	345	235	275	33	12	607	620

При заказе необходимо указать: обозначение изделия, диаметр номинальный (DN), параметры рабочей среды, необходимость комплектации ответными фланцами (комплект монтажных частей). Дополнительно: наличие взрывозащищенного исполнения ЭИМ, исполнение клина, дополнительные требования к испытаниям.

Пример обозначения изделия при заказе:

Задвижка клиновая вантузная т/ф 30с918нж DN50, PN63, под жидкие среды с комплектом ответных фланцев.
