(типа т/ф 15лс67бк, 15нж67бк, 15с67пМ, 15лс67пМ, 15с67пМР, 15лс67пМР, (аналог 15с546к)
DN 06; 15; 20; 25 PN 16,0...40,0 МПа
PN 21,0; 25,0; 27,0; 32,0 изготавливаются по отдельному заказу Изготовление и поставка по ТУ 26-07-1611-92
Клапаны запорные игольчатые предназначены для применения в качестве запорных устройств в системах дифференциальных монометров для жидких и газообразных сред.
Клапаны КЗ 21215МР дополнительно имеют разгрузочный клапан для снятия давления в выходной магистрали при закрытом затворе. Герметичность затвора клапанов по классу А ГОСТ 9544.
Корпусные детали изготовляются из стали 35, 40Х, 10X17H13M3T, 12Х18Н10Т или из материала заказчика.
Рабочая среда: вода, пар, жидкие и газообразные нефтепродукты, природный газ, агрессивные среды, нефтегазовые смеси и конденсат с содержанием сероводорода (Н2S) и углекислого газа (С02).
15нж67бк, 15с67пМ, 15лс67пМ, 15с67пМР, 15лс67пМР, (аналог 15с546к)
DN 06; 15; 20; 25 PN 16,0...40,0 МПа
PN 21,0; 25,0; 27,0; 32,0 изготавливаются по отдельному заказу Изготовление и поставка по ТУ 26-07-1611-92
Клапаны запорные игольчатые предназначены для применения в качестве запорных устройств в системах дифференциальных монометров для жидких и газообразных сред.
Клапаны КЗ 21215МР дополнительно имеют разгрузочный клапан для снятия давления в выходной магистрали при закрытом затворе. Герметичность затвора клапанов по классу А ГОСТ 9544.
Корпусные детали изготовляются из стали 35, 40Х, 10X17H13M3T, 12Х18Н10Т или из материала заказчика.
Рабочая среда: вода, пар, жидкие и газообразные нефтепродукты, природный газ, агрессивные среды, нефтегазовые смеси и конденсат с содержанием сероводорода (Н2S) и углекислого газа (С02).
Допускается применение на других рабочих средах, неагрессивных к материалам деталей клапанов.
Температура рабочей среды и климатическое исполнение по ГОСТ 15150:
- для стали 35 : от минус 40 °С до +400 °С (PN 160),
от минус 40 °С до +200 °С (PN400);
- для стали 40Х: от минус 60 °С до +400 °С (PN 160),
от минус 60 °С до +200 °С (PN400);
- для нержавеющих сталей: от минус 60 °С до +400 °C.(PN160)
Тип корпуса клапана - проходной.
Присоединение к трубопроводу - муфтовое резьбовое, цапковое с наружной резьбой, комбинированное: муфтовое, цапковое.
Управление-ручное.
A | B | C | D | E | |||||
---|---|---|---|---|---|---|---|---|---|
Тип арматуры | Материал корпусных деталей | Присоединение к трубопроводу | Управление | Рабочая среда | |||||
01 | 00 | Ручное | |||||||
21 | Клапаны запорные сальниковые и бессальниковые проходные с резьбой шпинделя вне среды | 02 | 10 | Комбинированное для холодной врезки | 02 | Вода, пар | |||
06 | Сталь 40Х | 32 | Муфтовое резьбовое | 05 | Вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси, нефтяной попутный и природный газ | ||||
08 | Сталь 35 | 42 | Штуцерно-* ниппельное | 07 | Агрессивные среды | ||||
09 | 51 | Цапковое | |||||||
24 | Сталь 12Х18Н10Т | ||||||||
26 | Сталь 10Х17Н13М3Т | ||||||||
99 | Прочие | 99 | Прочие | 99 | Прочие | 99 | Прочие |
A | F | Климатическое исполнение | Класс герметичности | ||
---|---|---|---|---|---|
Тип арматуры | Темп. рабочей среды С | ||||
21 | Клапаны запорные сальниковые и бессальниковые проходные с резьбой шпинделя вне среды | 35 | от -40 до +200 | У1 | А |
36 | от -40 до +400 | ХЛ1 | |||
37 | от -60 до +200 | ||||
38 | от -60 до +400 | ||||
99 | Прочие | Прочие |
Пример: Клапан запорный игольчатый DIM 15 PN 16,0 МПа ХЛ1 из стали 10X17H13M3T, муфтовое резьбовое присоединение, с ручным управлением, для рабочей среды «агрессивные среды» с температурой до +400 °С, класс герметичности А, соответствует обозначению:
Клапан КЗ 21215-015 PN 16,0 МПа исполнение: А21 B26 С32 D00 Е07 F35 ХЛ1 А. * Примечание: Изготовление по особому заказу

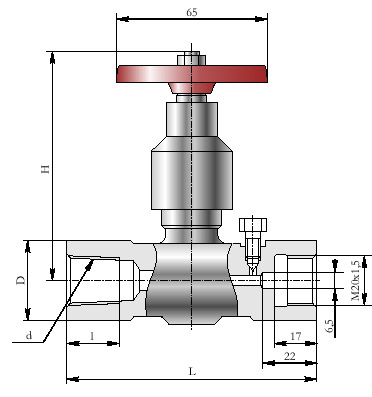

Рис. 1
Рис. 2
Рис. 3
Рис. 4
Рис. 5
Рис. 6
DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | Масса, кг | Рис. | ||||
---|---|---|---|---|---|---|---|---|---|
L | H | D | I | d | |||||
6 | Муфтовое резьбовое | 16,0 | 64 | 87 | 29 | 10 | Rc1/4 | 0,48 | 1 |
40,0 | 0,49 |
15 | Муфтовое резьбовое | 16,0 | 68 | 87 | 29 | 12 | Rc1/2 | 0,50 | 1 |
40,0 | 0,51 | ||||||||
100 | 37 | 21 | К1/2" | 1,15 | |||||
Цапковое с наружной резьбой | 16,0 | 68 | 87 | - | - | - | 0,50 | 5 | |
40,0 | 0,51 |
20 | Муфтовое резьбовое | 16,0 | 85 | 96 | 37 | 14 | Rc3/4 | 0,95 | 1 |
40,0 | 0,97 | ||||||||
100 | 21 | К3/4" | 1,02 |
25 | Муфтовое резьбовое | 16,0 | 100 | 96 | 40 | 18 | Rc1 | 1,2 | 1 |
40,0 | 1,22 |
DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | Масса, кг | Рис. | ||||
---|---|---|---|---|---|---|---|---|---|
L | H | D | I | d | |||||
15 | Муфтовое резьбовое | 40,0 | 106 | 93 | 33 | 21 | K1/2" | 1,15 | 2 |
Муфтовое резьбовое/цапковое | - | 13,5 | 1,06 | 3 | |||||
Цапковое с наружной резьбой | - | - | 1,00 | 6 | |||||
Муфтовое резьбовое | 1,18 | 4 | |||||||
Муфтовое резьбовое/цапковое | 13,2 | R1/2" | 1,06 | 3 |
20 | Муфтовое резьбовое/цапковое | 40,0 | 106 | 93 | 33 | 21 | К3/4" | 1,10 | 2 |
Телефон/факс: (3412) 912-140, (912)749-05-97
Адрес: г. Ижевск, ул. Пушкинская, 175.
