(типа т/ф 31 (с, лс, нж)41 нж, 31 (с, лс, нж) 15нж, 31 (с, лс, нж) 18нж, 31 (с, лс, нж) 1 бнж, 31 (с, лс, нж)45нж, 31 с77нж)
DN 15; 20; 25; 32; 40; 50; 80; 100; 150; 175 PN 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 20,0; 25,0 МПа
Для DN 15...40 изготовление по ТУ 3741-043-00218147-2005 Для DN 50...150 изготовление по ТУ 3741-043-00218147-2005 (взамен ТУ 4111-40-00218147-93)
Задвижки кованые стальные полнопроходные применяются в качестве запорных устройств на технологических линиях нефтегазодобывающей и нефтегазоперерабатывающей промышленности, энергетики и коммунального хозяйства. Герметичность затвора задвижек по классу А ГОСТ 9544. Корпусные детали изготовляются из сталей 20, 09Г2С, 25Л, хм25Л, по ТУ4112-017-00218147-99(KCU-60>3002 кДЖ/м),12X18Н10Т,12X18Н9ТЛ ,10X17Н1ЗМ2Т, 12Х18Н12МЗТЛ.
По спецзаказу возможно изготовление задвижек из стали 15 ХМ. Рабочая среда: вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси, природный газ, агрессивные среды, в том числе с содержанием сероводорода. Допускается применение на других рабочих средах, неагрессивных к материалам деталей задвижек. Климатическое исполнение по ГОСТ 15150: У1; ХЛ1. Возможно изготовление задвижек других климатических исполнений.
Задвижки изготовляются с клином жесткой конструкции. Присоединение к трубопроводу: фланцевое по ГОСТ 12815, с ответными фланцами по ГОСТ 12820 или ГОСТ 12821, муфтовое под приварку, муфтовое резьбовое, с патрубками под приварку встык.
A | B | C | D | E | |||||
---|---|---|---|---|---|---|---|---|---|
Тип арматуры | Материал корпусных деталей | Присоединение к трубопроводу | Управление | Рабочая среда | |||||
00 | Ручное | ||||||||
11 | Задвижки клиновые с цельным или упругим клином с выдвижным шпинделем | 01 | Сталь 20 | 01 | Фланцевое исполнение 1 ГОСТ 12815-80 | 05 | Механический привод с конической передачей | 02 | Вода, пар |
02 | Сталь 09Г2С | 02 | Фланцевое исполнение 2 ГОСТ 12815-80 | 09 | Электрический привод | 05 | Вода, пар, жидкие и газообразные нефтепродукты, водогазанефтяные смеси, нефтяной попутный и природный газ | ||
03 | Сталь 25Л | 03 | Фланцевое исполнение 3 ГОСТ 12815-80 | 06 | Жидкие нефтепродукты, конденсат с температурой до +350 С и содержанием в среде сероводорода 0,35% моль, не более | ||||
04 | Сталь 08Х18Н10Т | 04 | Фланцевое исполнение 4 ГОСТ 12815-80 | 07 | Агрессивные среды | ||||
23 | Сталь 08Х18Н10Т | 05 | Фланцевое исполнение 5 ГОСТ 12815-80 | ||||||
25 | Сталь 12Х18Н9ТЛ | 07 | Фланцевое исполнение 7 ГОСТ 12815 | ||||||
26 | Сталь 10Х17Н13НТ3 | 13 | С ответными фланцами ГОСТ 12821 | ||||||
27 | Сталь 12Х18Н12М3ТЛ | 16 | Под приварку встык | ||||||
41 | Сталь 15ХМ | 31 | Муфтовое под приварку | ||||||
42 | 32 | Муфтовое резьбовое | |||||||
61 | Хомутовое | ||||||||
99 | Прочие | 99 | Прочие | 99 | Прочие | 99 | Прочие |
A | F | Климатическое исполнение | Класс герметичности | ||
---|---|---|---|---|---|
Тип арматуры | Темп. рабочей среды С | ||||
11 | Задвижки клиновые с цельным или упругим клином с выдвижным шпинделем | 04 | до +120 | У1 | А |
09 | до +350 | ХЛ1 | |||
11 | до +425 | ||||
12 | до +450 | ||||
13 | до +560 | ||||
18 | до +545 | ||||
99 | Прочие |
Пример: Задвижка клиновая с выдвижным шпинделем DN 25 PN 16,0МПаХЛ1 из стали 08X18Н1 ОТ, присоединение фланцевое исп. 2 по ГОСТ 12815, с электроприводом, для агрессивной рабочей среды с температурой до -1-450 °С, класс герметичности А, соответствует обозначению: Задвижка ЗКС 160-25 PN 16,0 МПа исполнение: А11 В04 С02 D09 Е07 F12 ХЛ1 А.
Рис. 1
Для DN 15...40
Рис. 2

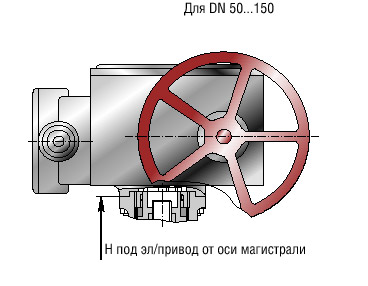

Для DN 50...150
Рис. 3
Рис. 4
Рис. 5
Рис. 6
Рис. 7
Рис. 8
Рис. 9
Рис. 10
Рис. 11
Рис. 12
DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | n | Масса, кг | рис. | |||||||||
L | D | H | D0 | D1 | D2 | D3 | D4 | b | d | ||||||
15 | Муфтовое под приварку | 1,6...16,0 | 90 | 100 | 180 | - | - | - | 21,7 | - | - | - | - | 2,7 | 3 |
Муфтовое резьбовое | Rc 1|2 | 2,7 | 4 | ||||||||||||
Под приварку встык | 12 | 19 | 2,5 | 5 | |||||||||||
Фланцевое исп.1 ГОСТ 12815-80 | 1,6 | 140 | 95 | - | 65 | 47 | 12 | 14 | 4 | 4,07 | 6 | ||||
Фланцевое исп. 1 ГОСТ 12815-80 с ответными фланцами ГОСТ 12821 | 214 | 12 | 19 | 6,13 | 9 | ||||||||||
Фланцевое исп. 1 ГОСТ 12815-80 | 2,5 | 140 | - | 47 | 14 | 4,25 | 6 | ||||||||
Фланцевое исп. 1 ГОСТ 12815-80 с ответными фланцами ГОСТ 12821 | 214 | 12 | 19 | 6,53 | 9 | ||||||||||
Фланцевое исп. 2 ГОСТ 12815-80 | 4,0 | 140 | - | 39 | 4,25 | 1 | |||||||||
6,3 | 165 | 105 | 75 | 16 | 4,86 | ||||||||||
10,0 | 18 | 5,1 | |||||||||||||
16,0 | 216 | 5,34 | |||||||||||||
Фланцевое исп. 2 ГОСТ 12815-80 c ответными фланцами | 4,0 | 95 | 12 | 65 | 19 | 14 | 6,45 | 8 | |||||||
6,3 | 259 | 105 | 75 | 16 | 7,78 | ||||||||||
10,0 | 18 | 8,29 | |||||||||||||
16,0 | 318 | 8,55 | |||||||||||||
Фланцевое исп. 7 ГОСТ 12815-80 | 16,0 | 216 | 105 | - | 75 | 47 | 35 | 18 | 5,24 | 7 | |||||
Фланцевое исп. 7 ГОСТ 12815-80 с ответными фланцами ГОСТ 12821 | 16,0 | 330 | 105 | 12 | 75 | 19 | - | 18 | 8,66 | 10 |
DN |
Присоединение к трубопроводу |
PN, МПа |
Размеры, мм |
n |
Масса, кг |
Рис. | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L |
D |
H |
D0 |
D1 |
D2 |
D3 |
D4 |
b |
d | ||||||
20 | Муфтовое под приварку | 1,6...16,0 | 90 | 100 | 180 | - | - | - | 27 | - | - | - | - | 2,6 | 3 |
Муфтовое резьбовое | Rc 3/4 | 4 | |||||||||||||
Под приварку встык | 18 | 26 | 2,4 | 5 | |||||||||||
Фланцевое исп. 1 ГОСТ 12815-80 | 1,6 | 140 | 105 | - | 75 | 58 | 12 | 14 | 4 | 4,22 | 6 | ||||
Фланцевое исп. 1 ГОСТ 12815-80 с ответными фланцами ГОСТ 12821 | 220 | 18 | 26 | 6,7 | 9 | ||||||||||
Фланцевое исп. 1 ГОСТ 12815-80 | 2,5 | 152 | - | 58 | 14 | 4,5 | 6 | ||||||||
Фланцевое исп. 1 ГОСТ 12815-80 с ответными фланцами ГОСТ 12821 | 228 | 18 | 26 | 7,11 | 9 | ||||||||||
Фланцевое исп. 2 ГОСТ 12815-80 | 4,0 | 152 | - | 50 | 4,48 | 1 | |||||||||
6,3 | 190 | 125 | 90 | 18 | 18 | 6,12 | |||||||||
10,0 | 190 | 20 | 6,44 | ||||||||||||
16,0 | 229 | 6,52 | |||||||||||||
Фланцевое исп. 2 ГОСТ 12815-80 с ответными фланцами ГОСТ 12821 | 4,0 | 230 | 105 | 18 | 75 | 26 | 14 | 14 | 7,04 | 8 | |||||
6,3 | 302 | 125 | 90 | 18 | 18 | 11,16 | |||||||||
10,0 | 302 | 20 | 11,82 | ||||||||||||
16,0 | 351 | 11,98 | |||||||||||||
Фланцевое исп. 7 ГОСТ 12815-80 | 16,0 | 229 | 125 | - | 90 | 58 | 45 | 6,34 | 7 | ||||||
Фланцевое исп. 7 ГОСТ 12815-80 с ответными фланцами ГОСТ 12821 | 355 | 18 | 26 | - | 12,22 | 10 |
25 | Муфтовое под приварку | 1,6...16,0 | 105 | 160 | 210 | - | - | - | 33,78 | - | - | - | - | 5,4 | 3 |
Муфтовое резьбовое | Rc 1 | 4 | |||||||||||||
Под приварку встык | 25 | 33 | 5,3 | 5 | |||||||||||
Фланцевое исп. 1 ГОСТ 12815 | 1,6 | 165 | 115 | - | 85 | 68 | 12 | 14 | 4 | 7,66 | 6 | ||||
Фланцевое исп. 1 ГОСТ 12815 с ответными фланцами ГОСТ 12821 | 249 | 25 | 33 | 10,5 | 9 | ||||||||||
Фланцевое исп. 1 ГОСТ 12815 | 2,5 | 165 | - | 68 | 14 | 7,9 | 6 | ||||||||
Фланцевое исп. 1 ГОСТ 12815 с ответными фланцами ГОСТ 12821 | 245 | 25 | 33 | 10,9 | 9 | ||||||||||
Фланцевое исп. 2 ГОСТ 12815 | 4,0 | 165 | - | 57 | 7,96 | 1 | |||||||||
6,3 | 216 | 135 | 100 | 20 | 18 | 10,4 | |||||||||
10,0 | 22 | 10,78 | |||||||||||||
16,0 | 254 | 11,2 | |||||||||||||
Фланцевое исп. 2 ГОСТ 12815 с ответными фланцами ГОСТ 12821 | 4,0 | 247 | 115 | 25 | 85 | 33 | 14 | 14 | 11,05 | 8 | |||||
6,3 | 338 | 135 | 100 | 20 | 18 | 13,4 | |||||||||
10,0 | 22 | 17,3 | |||||||||||||
16,0 | 376 | 17,8 | |||||||||||||
Фланцевое исп. 7 ГОСТ 12815 | 16,0 | 254 | - | 68 | 50 | 11,22 | 7 | ||||||||
Фланцевое исп. 7 ГОСТ 12815 с ответными фланцами ГОСТ 12821 | 380 | 25 | 33 | - | 18 | 10 |
32 | Муфтовое под приварку | 1,6...16,0 | 124 | 160 | 210 | - | - | - | 42,5 | - | - | - | - | 5,7 | 3 |
Муфтовое резьбовое | Rc 1 1/4 | 4 | |||||||||||||
Под приварку встык | 31 | 39 | 5,6 | 5 | |||||||||||
Фланцевое исп. 1 ГОСТ 12815 | 1,6 | 178 | 135 | - | 100 | 78 | 13 | 18 | 4 | 8,68 | 6 | ||||
Фланцевое исп. 1 ГОСТ 12815 с ответными фланцами ГОСТ 12821 | 266 | 31 | 39 | 13,19 | 9 | ||||||||||
Фланцевое исп. 1 ГОСТ 12815 | 2,5 | 178 | - | 78 | 16 | 9,14 | 6 | ||||||||
Фланцевое исп. 1 ГОСТ 12815 с ответными фланцами ГОСТ 12821 | 272 | 31 | 33 | 14,29 | 9 | ||||||||||
Фланцевое исп. 2 ГОСТ 12815 | 4,0 | 178 | - | 65 | 9,24 | 1 | |||||||||
6,3 | 229 | 150 | 110 | 21 | 22 | 11,6 | |||||||||
10,0 | 22 | 11,82 | |||||||||||||
16,0 | 280 | 12,62 | |||||||||||||
Фланцевое исп. 2 ГОСТ 12815 с ответными фланцами ГОСТ 12821 | 4,0 | 274 | 135 | 31 | 100 | 39 | 16 | 18 | 14,27 | 8 | |||||
6,3 | 359 | 150 | 110 | 21 | 22 | 20,13 | |||||||||
10,0 | 22 | 20,59 | |||||||||||||
16,0 | 420 | 21,41 | |||||||||||||
Фланцевое исп. 7 ГОСТ 12815 | 16,0 | 280 | 150 | - | 110 | 78 | 65 | 22 | 22 | 12,64 | 7 | ||||
Фланцевое исп. 7 ГОСТ 12815 с ответными фланцами ГОСТ 12821 | 424 | 31 | 39 | - | 21,71 | 10 |
DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | n | Масса, кг | Рис. | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | D | H | D0 | D1 | D2 | D3 | D4 | b | d | ||||||
40 | Муфтовое под приварку | 1,6...16,0 | 130 | 200 | 300 | - | - | - | 48,65 | - | - | - | - | 7,9 | 3 |
Муфтовое резьбовое | 148 | Rc 1 1/2 | 4 | ||||||||||||
Под приварку встык | 1,6...4,0 | 130 | 37 | 46 | 7,8 | 5 | |||||||||
6,3...16,0 | |||||||||||||||
Фланцевое исп. 1 ГОСТ 12815 | 1,6 | 190 | 145 | - | 110 | 88 | 13 | 18 | 4 | 13,2 | 6 | ||||
Фланцевое исп. 1 ГОСТ 12815 с ответными фланцами ГОСТ 12821 | 284 | 38 | 46 | 19,3 | 9 | ||||||||||
Фланцевое исп. 1 ГОСТ 12815 | 2,5 | 190 | - | 88 | 16 | 13,7 | 6 | ||||||||
Фланцевое исп. 1 ГОСТ 12815 с ответными фланцами ГОСТ 12821 | 284 | 38 | 46 | 20,4 | 9 | ||||||||||
Фланцевое исп. 2 ГОСТ 12815 | 4,0 | 241 | - | 75 | 13,7 | 1 | |||||||||
6,3 | 165 | 125 | 21 | 22 | 14,6 | ||||||||||
10,0 | 23 | 15 | |||||||||||||
16,0 | 25 | ||||||||||||||
Фланцевое исп. 2 ГОСТ 12815 с ответными фланцами ГОСТ 12821 | 4,0 | 343 | 145 | 38 | 110 | 46 | 16 | 18 | 20,4 | 8 | |||||
6,3 | 375 | 165 | 37 | 125 | 21 | 22 | 26,8 | ||||||||
10,0 | 379 | 23 | 27,8 | ||||||||||||
16,0 | 389 | 25 | |||||||||||||
Фланцевое исп. 7 ГОСТ 12815 | 16,0 | 241 | 165 | - | 125 | 88 | 75 | 25 | 15,9 | 7 | |||||
Фланцевое исп. 7 ГОСТ 12815 с ответными фланцами ГОСТ 12821 | 401 | 37 | 46 | 28,6 | 10 |
DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | n | Масса, кг | Рис. | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | H | D | D0 | D1 | D2 | D3 | D4 | b | d | руч. | под элп. | ||||||
руч. | под элп. | ||||||||||||||||
50 | Муфтовое под приварку | 1,6...2,5 | 130 | 300 | 277 | 200 | - | - | - | 61 | - | - | - | - | 12,5 | 12,5 | 3;11 |
4,0 | |||||||||||||||||
6,3 | |||||||||||||||||
10,0 | |||||||||||||||||
16,0 | |||||||||||||||||
Муфтовое резьбовое | 1,6...2,5 | 130 | 300 | 277 | 200 | - | - | - | Rc 2" | - | - | - | - | 12,5 | 12,5 | 4;11 | |
4,0 | |||||||||||||||||
6,3 | |||||||||||||||||
10,0 | |||||||||||||||||
16,0 | |||||||||||||||||
Под приварку встык | 1,6 | 130 | 300 | 277 | 200 | - | 49 | - | 64 | - | - | - | - | 12 | 12 | 5;11 | |
2,5 | |||||||||||||||||
4,0 | 48 | ||||||||||||||||
6,3 | 47 | ||||||||||||||||
10,0 | 45 | ||||||||||||||||
16,0 | |||||||||||||||||
Фланцевое исп. 1 ГОСТ 12815 | 1,6 | 178 | 300 | 277 | 200 | 160 | - | 125 | 102 | - | 13 | 18 | 4 | 16,5 | 16,5 | 6;11 | |
Фланцевое исп. 2 ГОСТ 12815 | 2,5 | 216 | 300 | 277 | 200 | 160 | - | 125 | 87 | - | 17 | 18 | 4 | 18,5 | 18,5 | 2;11 | |
4,0 | 18,5 | 18,5 | |||||||||||||||
6,3 | 267 | 195 | 145 | 23 | 22 | 22 | 22 | ||||||||||
10,0 | 25 | 24 | 24 | ||||||||||||||
16,0 | 292 | 195 | 145 | 27 | 26 | 25,5 | 25,5 | ||||||||||
Фланцевое исп. 7 ГОСТ 12815 | 16,0 | 292 | 300 | 277 | 200 | 195 | - | 145 | 102 | 95 | 27 | 26 | 4 | 25,5 | 25,5 | 7;11 | |
Фланцевое исп. 1 ГОСТ 12815 с ответными фланцами ГОСТ 12821 | 1,6 | 272 | 300 | 277 | 200 | 160 | 49 | 125 | - | - | 13 | 18 | 4 | 22,5 | 22,5 | 9;11 | |
Фланцевое исп. 2 ГОСТ 12815 с ответными фланцами ГОСТ 12821 исп.3 ГОСТ 12815 | 2,5 | 314 | 300 | 277 | 200 | 160 | 49 | 125 | 58 | - | 17 | 18 | 4 | 25,5 | 25,5 | 8;11 | |
4,0 | 48 | 25,5 | 25,5 | ||||||||||||||
6,3 | 405 | 195 | 47 | 145 | 23 | 22 | 34 | 34 | |||||||||
10,0 | 407 | 45 | 25 | 41,5 | 41,5 | ||||||||||||
16,0 | 446 | 195 | 145 | 27 | 26 | 42,5 | 43,5 | ||||||||||
Фланцевое исп. 7 ГОСТ 12815 с ответными фланцами ГОСТ 12821 | 16,0 | 462 | 300 | 277 | 200 | 195 | 45 | 145 | 58 | 95 | 27 | 26 | 4 | 45 | 45 | 10;11 |
DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | n | Масса, кг | Рис. | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | H | D | D0 | D1 | D2 | D3 | D4 | b | d | руч. | под элп. | ||||||
руч. | под элп. | ||||||||||||||||
80 | Фланцевое исп. 1 ГОСТ 12815 | 1,6 | 280 | 410 | 391 | 280 | 195 | - | 160 | 133 | - | 17 | 18 | 4 | 41 | 41 | 6;11 |
Фланцевое исп. 2 ГОСТ 12815 | 2,5 | 288 | 410 | 391 | 280 | 195 | - | 160 | 120 | - | 19 | 18 | 8 | 42 | 42 | 2;11 | |
4,0 | 291 | 21 | 18 | 43 | 43 | ||||||||||||
6,3 | 318 | 280 | 210 | 170 | 27 | 22 | 44 | 44 | |||||||||
10,0 | 387 | 230 | 180 | 31 | 26 | 46 | 46 | ||||||||||
16,0 | 356 | 280 | 33 | 26 | 47,5 | 48 | |||||||||||
Фланцевое исп. 7 ГОСТ 12815 | 16,0 | 356 | 410 | 387 | 280 | 230 | - | 180 | 150 | 130 | 33 | 26 | 8 | 47,5 | 48 | 7;11 | |
Фланцевое исп. 1 ГОСТ 12815 с ответными фланцами ГОСТ 12821 | 1,6 | 390 | 410 | 391 | 280 | 195 | 78 | 160 | 90 | - | 17 | 18 | 4 | 53 | 53 | 9;11 | |
Фланцевое исп. 2 ГОСТ 12815 с ответными фланцами ГОСТ 12821 исп.3 ГОСТ 12815 | 2,5 | 396 | 410 | 391 | 280 | 195 | 78 | 160 | 90 | - | 19 | 18 | 8 | 58 | 58 | 2;8;11 | |
4,0 | 405 | 21 | 59 | 59 | |||||||||||||
6,3 | 466 | 280 | 210 | 77 | 170 | 27 | 22 | 66 | 66 | ||||||||
10,0 | 496 | 387 | 230 | 75 | 180 | 31 | 26 | 74 | 74 | ||||||||
16,0 | 540 | 280 | 33 | 80 | 81 | ||||||||||||
Фланцевое исп. 7 ГОСТ 12815 с ответными фланцами ГОСТ 12821 | 16,0 | 560 | 410 | 387 | 280 | 230 | 75 | 180 | 90 | 130 | 33 | 26 | 8 | 80 | 81 | 10;11 |
100 | Под приварку встык | 6,3 | 350 | 586 | 514 | 400 | - | 94 | - | 110 | - | - | - | - | 63,3 | 58,6 | 5;11 |
10,0 | 92 | 63,5 | 58,8 | ||||||||||||||
16,0 | 356 | 63,7 | 59,9 | ||||||||||||||
20,0 | 406 | 530 | 102 | 135 | 68,4 | 68 | |||||||||||
25,0 | 68,4 | 68 | |||||||||||||||
Фланцевое исп. 2 ГОСТ 12815 | 6,3 | 350 | 586 | 514 | 400 | 250 | - | 200 | 149 | - | 29 | 26 | 8 | 80,8 | 76,1 | 2;11 | |
10,0 | 256 | 210 | 35 | 30 | 86,8 | 82,1 | |||||||||||
Фланцевое исп. 7 ГОСТ 12815 | 16,0 | 350 | 586 | 400 | 265 | - | 210 | 175 | 145 | 37 | 30 | 8 | 87,8 | 83,6 | 7;11 | ||
Фланцевое исп. 7 нестандартное | 25,0 | 400 | 530 | 48 | 30 | 97,8 | 97,4 | ||||||||||
Фланцевое исп. 2 ГОСТ 12815 с ответными фланцами ГОСТ 12821 исп.3 ГОСТ 12815 | 6,3 | 508 | 586 | 514 | 400 | 250 | 94 | 200 | 110 | - | 29 | 26 | 8 | 112,9 | 108,2 | 8;11 | |
10,0 | 548 | 265 | 92 | 210 | 35 | 30 | 131,9 | 127,2 | |||||||||
Фланцевое исп. 7 ГОСТ 12815 с ответными фланцами ГОСТ 12821 | 16,0 | 570 | 586 | 400 | 265 | 92 | 210 | 110 | 145 | 37 | 30 | 8 | 137,6 | 133,4 | 10;11 | ||
Фланцевое с ответными фланцами нестандартное исп. 7 | 25,0 | 654 | 586 | 530 | 92 | 114 | 48 | 157,2 | 156,8 |
DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | n | Масса, кг | Рис. | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | H | D | D0 | D1 | D2 | D3 | D4 | b | d | руч. | под элп. | ||||||
руч. | под элп. | ||||||||||||||||
150 | Под приварку встык | 6,3 | 450 | 731 | 714 | 560 | - | 142 | 161 | - | - | - | - | 162 | 171 | 5;11 | |
10,0 | (823*) | (630*) | 136 | 195 | 172,5 | 5;11;12 | |||||||||||
16,0 | 508 | 208 | 175,5 | ||||||||||||||
20,0 | 559 | 150 | 196 | 215,4 | 183,5 | ||||||||||||
25,0 | |||||||||||||||||
Фланцевое исп. 2 ГОСТ 12815-80 | 6,3 | 444 | 731 | 714 | 560 | 340 | - | 280 | 203 | - | 35 | 33 | 8 | 200,5 | 209,5 | 2;11 | |
10,0 | 562 | (823) | 630 | 350 | 290 | 43 | 12 | 253,5 | 231 | 2;11;12 | |||||||
Фланцевое исп. 7 ГОСТ 12815-80 | 16,0 | 562 | (823) | 714 | (630*) | 350 | - | 290 | 250 | 205 | 47 | 33 | 12 | 266 | 243,5 | 7;11;12 | |
Фланцевое исп. 2 ГОСТ 12815-80 с ответными фланцами ГОСТ 12821 | 6,3 | 658 | 731 | 714 | 630 | 340 | 142 | 280 | 161 | - | 35 | 33 | 8 | 271 | 280 | 8;11 | |
10,0 | 816 | (823) | 630 | 350 | 136 | 290 | 43 | 12 | 353,5 | 331 | 8;11;12 | ||||||
Фланцевое исп. 7 ГОСТ 12815 с ответными фланцами ГОСТ 12821 | 16,0 | 843 | (823) | 714 | 630 | 350 | 136 | 290 | 161 | 205 | 47 | 33 | 12 | 376 | 343,5 | 10;11;12 |
Примечание: Фланцы корпусов изготавливаются в исполнении 1 ...7 по ГОСТ 12815-80 и в исполнении под приварку.
Данные по применяемости электроприводов смотри в разделе «Перечень электроприводов, применяемых на изделиях ОАО «Икар» (стр. 98) (823*) и (630*) с редуктором РК-В1
Телефон/факс: (3412) 912-140, (912)749-05-97
Адрес: г. Ижевск, ул. Пушкинская, 175.
© ООО ТК «ПромПарк», 2020
