(типа т/ф 30ч15р, 30ч515бр, 30ч915бр)
DN 500; 600; 800; PN 1,0 МПа
Изготовление и поставка по ТУ 26-07-1214-79
Задвижки параллельные с невыдвижным шпинделем применяются в качестве запорных устройств на трубопроводах для воды.
Тип задвижек: параллельные с невыдвижным шпинделем.
Корпусные детали изготовляются из чугуна СЧ 20 методом литья. Рабочая среда вода.
Температура рабочей среды до +100 °С; климатическое исполнение УЗ или Т1 по ГОСТ 15150.
Температура окружающей среды не ниже минус 10 °С.
Присоединение к трубопроводу: фланцевое по ГОСТ 12815, с ответными фланцами по ГОСТ 12820.
Задвижки изготовляются с ручным управлением, с электроприводом, а так же со специальным типом и требованиями по управлению.
Все изделия, без исключения, проходят испытания на плотность и прочность материала водой давлением 1.5PN; на герметичность относительно внешней среды водой давлением PN; на работоспособность и герметичность затвора водой давлением 1,1 PN.
По требованию заказчика или проекта возможно проведение дополнительных испытаний по согласованной методике. Каждому изделию присваивается уникальный заводской номер, который выбит на корпусе, указан в табличке и проставлен в паспорте изделия.
По этому номеру возможно восстановление всей информации об изготовлении изделия, контроле и испытаниях. Данная информация хранится в ОТК ОАО «Икар». При включении в проекты или заявки данных задвижек с дополнительными требованиями, следует это указывать в соответствующем документе (ведомость арматуры, спецификация и т. п.).
A | B | C | D | E | |||||
---|---|---|---|---|---|---|---|---|---|
Тип арматуры | Материал корпусных деталей | Присоединение к трубопроводу | Управление | Рабочая среда | |||||
11 | Задвижки параллельные однодисковые распорные | 00 | Ручное | ||||||
51 | Чугун Сч 20 | 01 | Фланцевое исполнение 1 ГОСТ 12815-80 | 09 | Электрический привод | 01 | Вода | ||
12 | С ответными фланцами ГОСТ 12820 | ||||||||
99 | Прочие | 99 | Прочие | 99 | Прочие | 99 | Прочие |
A | F | Климатическое исполнение | ||
---|---|---|---|---|
Тип арматуры | Темп. рабочей среды С | |||
11 | Задвижки параллельные однодисковые распорные | |||
02 | до +100 | У3 | ||
Т1 | ||||
99 | Прочие |
Пример: Задвижка параллельная с невыдвижным шпинделем DN 500 PN 1,0 МПа УЗ из чугуна СЧ20, фланцевое присоединение, с электроприводом, для рабочей среды «вода» с температурой до +100 °С, соответствует обозначению: Задвижка К31507-500 PN 1,0 МПа исполнение: А11 В51 С01 D09E01 F02 УЗ.

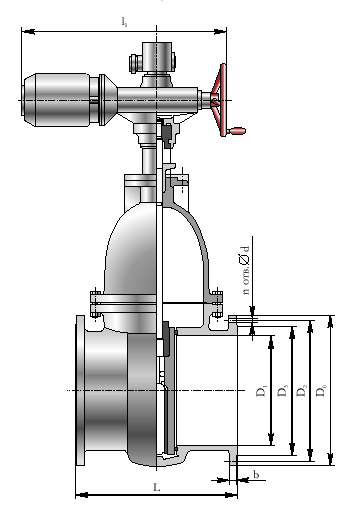

Рис. 1
Рис. 2
Рис. 3
DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | n | Масса, кг | Рис. | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | H | D | D0 | D1 | D2 | D3 | l1 | b | d | руч. | |||||
руч. | |||||||||||||||
500 | Фланцевое исп.1 ГОСТ 12815 | 1,0 | 700 | 1360 | 640 | 670 | 500 | 620 | 585 | 985 | 30 | 26 | 20 | 870 | 2;1 |
800 | Фланцевое исп.1 ГОСТ 12815 | 1,0 | 1000 | 1900 | 800 | 1010 | 800 | 950 | 905 | 1352 | 39 | 33 | 24 | 2831 | 1;3 |
