(типа т/ф 30с41 нж, 30с15нж, 30лс15нж, 30с941 нж, 30с99нж, 30лс99нж, 30с915нж, 30лс915нж, 30м541 нж, 30лс41нж, 30с999нж, 30лс999нж, 30с515нж, 30лс515нж, 30с599нж, 30лс599нж, 30нж41 нж, 30нж15нж, 30нж941 нж, 30нж915нж, 30нж541нж, 30нж515нж)
DN 200; 250; 300; 350; 400; 500 PN 1,6; 2,5; 4,0 МПа
Изготовление и поставка по ТУ 3741-043-00218147-2005 (взамен ТУ 26-07-1615-93)
Задвижки клиновые с выдвижным шпинделем применяются в качестве запорного устройства на технологических линиях нефтегазодобывающей промышленности, энергетики, коммунального хозяйства и других отраслях народного хозяйства. Герметичность затвора задвижек по классу А ГОСТ 9544 (-2005).
Корпусные детали изготовляются из стали 25Л, 12Х18Н9ТЛ, 20X5MЛ,12Х18Н12МЗТЛ, хм25Л по ТУ 4112-017-00218147-99 (KCU-60 > 400 кДж/м2), или из материала заказчика методом литья. Рабочая среда: вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси, попутный нефтяной и природный газ.
Допускается применение на других рабочих средах, неагрессивных к материалам деталей задвижек.
Климатическое исполнение по ГОСТ 15150: У1; Т1; ХЛ1.
Задвижки изготовляются с двухдисковым разборным клином.
Присоединение к трубопроводу: фланцевое по ГОСТ 12815, с ответными фланцами по ГОСТ 12820 или ГОСТ 12821 или под приварку встык.
Задвижки изготовляются с ручным управлением, под электропривод, с нормальным и взрывозащищенным электроприводом, а так же со специальным типом и требованиями по управлению.
A | B | C | D | E | |||||
---|---|---|---|---|---|---|---|---|---|
Тип арматуры | Материал корпусных деталей | Присоединение к трубопроводу | Управление | Рабочая среда | |||||
00 | Ручное | 02 | Вода, пар | ||||||
13 | Задвижки клиновые с составным клином двухдисковые с выдвижным и невыдвижным шпинделем | 03 | Сталь 25Л | 01 | Фланцевое исполнение 1 ГОСТ 12815-80 | 05 | Механический привод с конической передачей | 05 | Вода, пар, жидкие и газообразные нефтепродукты, водогазанефтяные смеси, нефтяной попутный и природный газ |
04 | Сталь хм25Л | 02 | Фланцевое исполнение 2 ГОСТ 12815-80 | 09 | Электрический привод | 06 | Жидкие нефтепродукты, конденсат с температурой до +350 С и содержанием в среде сероводорода 0,35% моль, не более | ||
25 | Сталь 12Х18Н9ТЛ | 03 | Фланцевое исполнение 3 ГОСТ 12815-80 | 07 | Агрессивные среды | ||||
27 | Сталь 12Х18Н12МЗТЛ | 04 | Фланцевое исполнение 4 ГОСТ 12815-80 | ||||||
43 | Сталь 20Х5МЛ | 05 | Фланцевое исполнение 5 ГОСТ 12815-80 | ||||||
08 | Фланцевое исполнение 8 ГОСТ 12815 | ||||||||
09 | Фланцевое исполнение 9 ГОСТ 12815 | ||||||||
16 | Под приварку встык | ||||||||
99 | Прочие | 99 | Прочие | 99 | Прочие | 99 | Прочие |
A | F | Климатическое исполнение | Класс герметичности | ||
---|---|---|---|---|---|
Тип арматуры | Темп. рабочей среды С | ||||
13 | Задвижки клиновые с составным клином двухдисковые с выдвижным и невыдвижным шпинделем | 05 | до +200 | У1 | А |
08 | до +300 | ХЛ1 | |||
11 | до +425 | Т1 | |||
31 | от -10 до +40 | ||||
99 | Прочие | Прочие |
Пример: Задвижка клиновая двухдисковая с выдвижным шпинделем DN 350 PN 1,6 МПа У1 из стали 25Л, под приварку встык, под электропривод, для рабочей среды «жидкие и газообразные нефтепродукты» с температурой до +425°С, класс герметичности А, соответствует обозначению:
Задвижка ТЛ13001 -350 PN 1,6 МПа исполнение: А13 ВОЗ С16 D09 Е05 F11 У1 А.

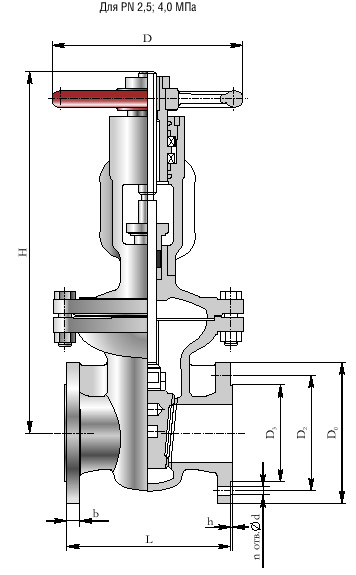

Рис. 1
Рис. 2
Рис. 3
Рис. 4
Рис. 5
Рис. 6

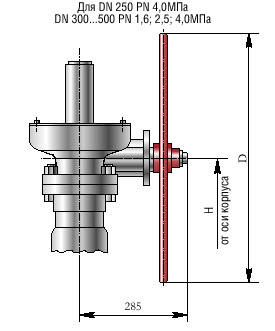

Рис. 7
DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | n | Масса, кг | Рис. | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | H | D | D0 | D1 | d1 | D2 | D3 | b | d | руч. | под элп. | ||||||
руч. | под элп. | ||||||||||||||||
200 | Фланцевое исп.1 ГОСТ 12815 | 1,6 | 292 | 790 | 745 | 400 | 335 | - | 295 | 268 | 3 | 23 | 22 | 12 | 159 | 158 | 2,6 |
Фланцевое исп.2 ГОСТ 12815 | 2,5 4,0 | 419 | 795 | 500 | 360 | 310 | 259 | 4 | 31 | 26 | 215 | 203 | 1,6 | ||||
375 | 320 | 35 | 30 | ||||||||||||||
Фланцевое исп.1 ГОСТ 12815 с ответными фланцами ГОСТ 12820 | 1,6 | 408 | 790 | 745 | 400 | 335 | 222 | 295 | - | 3 | 27 | 22 | 12 | 188 | 188 | 3,6 | |
Фланцевое исп.1 ГОСТ 12815 с ответными фланцами ГОСТ 12821 | 1,6 | 416 | 790 | 745 | 400 | 335 | 202 | 295 | 222 | 3 | 21 | 22 | 12 | 192 | 191 | 4,6 | |
Фланцевое исп.2 ГОСТ 12815 с ответными фланцами ГОСТ 12821 | 2,5 4,0 | 577 | 795 | 500 | 360 | 202 | 310 | 4 | 27 | 26 | 294 | 282 | 5,6 | ||||
595 | 375 | 200 | 320 | 35 | 30 |
250 | Фланцевое исп.1 ГОСТ 12815 | 1,6 | 330 | 1110 | 1063 | 500 | 405 | - | 355 | 320 | 3 | 27 | 26 | 12 | 272,8 | 255,7 | 2,6 |
Фланцевое исп.2 ГОСТ 12815 | 2,5 4,0 | 457 | 1147* | 1038 | 630 | 425 | 370 | 312 | 4 | 36 | 30 | 315 | 290,8 | 1,6,7 | |||
445 | 385 | 42 | 33 | 333,9 | 309,7 | ||||||||||||
Фланцевое исп.1 ГОСТ 12815 с ответными фланцами ГОСТ 12820 | 1,6 | 442 | 1110 | 1043 | 500 | 405 | 273 | 355 | - | 3 | 28 | 26 | 12 | 317,8 | 300,7 | 3,6 | |
Фланцевое исп.1 ГОСТ 12815 с ответными фланцами ГОСТ 12821 | 1,6 | 468 | 1110 | 1043 | 500 | 405 | 254 | 355 | 278 | 3 | 23 | 26 | 12 | 322,8 | 305,7 | 4,6 | |
Фланцевое исп.2 ГОСТ 12815 с ответными фланцами ГОСТ 12821 | 2,5 4,0 | 617 | 1147* | 1038 | 630 | 425 | 254 | 370 | 4 | 29 | 30 | 385 | 360,8 | 5,6,7 | |||
663 | 445 | 252 | 385 | 39 | 33 | 440,9 | 416,7 |
* маховик через редуктор.
Имеется КД исп. фланцев 1, 2, 3, 4, 5 и под приварку DN 150 PN 16,25,40 кгс/см2
DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | n | Масса, кг | Рис. | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | H | D | D0 | D1 | d1 | D2 | D3 | b | d | руч. | под элп. | ||||||
руч. | под элп. | ||||||||||||||||
300 | Фланцевое исп.1 ГОСТ 12815 | 1,6 | 356 | 1234 | 1165 | 640 | 460 | - | 410 | 370 | 4 | 27 | 26 | 12 | 406 | 360 | 2,6,7 |
Фланцевое исп.2 ГОСТ 12815 | 2,5 4,0 | 502 | 640 | 485 | 430 | 363 | 5 | 36 | 30 | 16 | 529 | 478 | 1,6,7 | ||||
510 | 450 | 42 | 33 | ||||||||||||||
Фланцевое исп.1 ГОСТ 12815 с ответными фланцами ГОСТ 12820 | 1,6 | 490 | 1234 | 640 | 460 | 325 | 410 | - | 4 | 28 | 26 | 12 | 458 | 412 | 3,6,7 | ||
Фланцевое исп.1 ГОСТ 12815 с ответными фланцами ГОСТ 12821 | 1,6 | 496 | 1234 | 640 | 460 | 303 | 410 | 330 | 4 | 24 | 26 | 12 | 468 | 422 | 4,6,7 | ||
Фланцевое исп.2 ГОСТ 12815 с ответными фланцами ГОСТ 12821 | 2,5 4,0 | 674 | 640 | 485 | 303 | 430 | 5 | 32 | 30 | 16 | 674 | 623 | 5,6,7 | ||||
738 | 510 | 301 | 450 | 42 | 33 |
350 | Фланцевое исп.1 ГОСТ 12815 | 1,6 | 550 | 1370 | 1308 | 640 | 520 | - | 470 | 430 | 4 | 30 | 26 | 16 | 560 | 512 | 2,6,7 |
Фланцевое исп.2 ГОСТ 12815 | 2,5 4,0 | 762 | 550 | 490 | 421 | 5 | 40 | 33 | 680 | 631 | 1,6,7 | ||||||
570 | 510 | 48 | |||||||||||||||
Фланцевое исп.1 ГОСТ 12815 с ответными фланцами ГОСТ 12820 | 1,6 | 688 | 520 | 377 | 470 | - | 4 | 30 | 26 | 16 | 627 | 579 | 3,6,7 | ||||
Фланцевое исп.1 ГОСТ 12815 с ответными фланцами ГОСТ 12821 | 1,6 | 700 | 520 | 351 | 470 | 382 | 4 | 28 | 26 | 16 | 644 | 597 | 4,6,7 | ||||
Фланцевое исп.2 ГОСТ 12815 с ответными фланцами ГОСТ 12821 | 2,5 4,0 | 944 | 550 | 490 | 5 | 36 | 33 | 866 | 817 | 5,6,7 | |||||||
1006 | 570 | 510 | 48 |
400/350 | Фланцевое исп.1 ГОСТ 12815 | 1,6 | 600 | 1370 | 1308 | 640 | 580 | - | 525 | 482 | 4 | 32 | 30 | 16 | 680 | 632 | 2,6,7 |
Фланцевое исп.2 ГОСТ 12815 | 2,5 4,0 | 838 | 800 | 610 | 550 | 473 | 5 | 44 | 33 | 730 | 682 | 1,6,7 | |||||
655 | 585 | 54 | 39 | ||||||||||||||
Фланцевое исп.1 ГОСТ 12815 с ответными фланцами ГОСТ 12820 | 1,6 | 745 | 640 | 580 | 426 | 525 | - | 4 | 34 | 30 | 16 | 772 | 724 | 3,6,7 | |||
Фланцевое исп.1 ГОСТ 12815 с ответными фланцами ГОСТ 12821 | 1,6 | 758 | 580 | 398 | 525 | 432 | 4 | 32 | 30 | 16 | 796 | 632 | 4,6,7 | ||||
Фланцевое исп.2 ГОСТ 12815 с ответными фланцами ГОСТ 12821 | 2,5 4,0 | 1050 | 800 | 610 | 550 | 5 | 40 | 33 | 1017 | 970 | 5,6,7 | ||||||
1113 | 655 | 585 | 54 | 39 |
Примечание: Фланцы корпусов изготавливаютя в исполнении 1...7 по ГОСТ 12815-80 и в исполнении под приварку.
